JL001A

Spécification JL001A

Taper

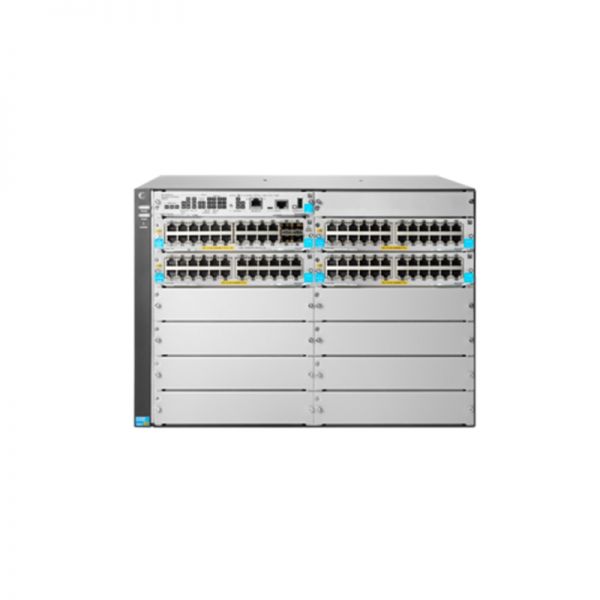

Commutateur HPE 5412R 92GT PoE+/4SFP+ (sans bloc d'alimentation) v3 zl2

Accessoires inclus

1 module de gestion HPE 5400R zl2 (J9827A)

1 plateau de ventilateur de commutateur HPE 5412R zl2 (J9832A)

3 Module HPE 24 ports 10/100/1000BASE-T PoE+ MACsec v3 zl2 (J9986A)

1 module HPE 20 ports 10/100/1000BASE-T PoE+/4 ports 1G/10GbE SFP+ MACsec v3 zl2 (J9990A)

Ports et logements d'E/S

92 ports RJ-45 à détection automatique 10/100/1000 PoE+ (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX,

IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+); Type de support : Auto-MDIX ; Duplex : 10BASET/100BASE-TX :

moitié ou plein; 1000BASE-T : complet uniquement

4 emplacements d'émetteur-récepteur SFP+ 10GbE ouverts

8 emplacements de module ouverts

Prend en charge un maximum de 288 ports 10/100/1000 à détection automatique ou 288 ports SFP ou 96 ports SFP+ ou 96 HPE Smart

Débit Multi-Gigabit ou 24 ports 40GbE, ou une combinaison

Alimentations

4 emplacements d'alimentation

2 alimentations minimum requises (commandées séparément)

Plateau de ventilateur

Comprend : 1 x J9832A

1 emplacement pour plateau de ventilateur

Dimensions (L x P x H)

17,5(l) x 17,75(p) x 12,1(h) po (44,45 x 45,09 x 30,73 cm) (hauteur 7U)

Lester

45,19 livres (20,5 kg)

Mémoire et processeur

Module Gigabit v3

Double ARM® Coretex A9 à 1 GHz ; Taille de la mémoire tampon des paquets : 13,5 Mo en interne

Module Gigabit v2

BRAS 11 à 450 MHz ; Taille de la mémoire tampon des paquets : 18 Mo en interne

Module v3 10G

Double ARM Coretex A9 à 1 GHz ; Taille de la mémoire tampon des paquets : 13,5 Mo en interne

Module v2 10G

BRAS 11 à 550 MHz ; Taille de la mémoire tampon des paquets : 18 Mo en interne

Module v3 40G

Double ARM Coretex A9 à 1 GHz ; Taille de la mémoire tampon des paquets : 13,5 Mo en interne

Module de gestion

Freescale P2020 double cœur à 1,2 GHz, mémoire flash 16 Mo, carte SD 1 Go, SODIMM DDR3 4 Go

Montage et boîtier

Se monte dans un rack telco standard EIA de 19 pouces ou une armoire d'équipement (matériel inclus); Montage en surface horizontale uniquement

Performances ( certifiées IPv6 Ready)

Latence de 1000 Mo

< 2,8 µs (paquets FIFO de 64 octets)

Latence de 10 Gbit/s

< 1,8 µs (paquets FIFO de 64 octets)

Latence de 40 Gbit/s

< 1,5 µs (paquets FIFO de 64 octets)

Débit

jusqu'à 1142,8 Mpps

Capacité de routage/commutation

1920 Gbit/s

Changer la vitesse du tissu

2030 Gbit/s

Taille de la table de routage

10000 entrées (IPv4), 5000 entrées (IPv6)

Taille de la table d'adresses MAC

64000 entrées

Environnement

Température de fonctionnement

32°F à 113°F (0°C à 45°C); 0°C à 40°C avec émetteur-récepteur J8177C installé, 0°C à 35°C avec FIPS Opacity Shield installé

Humidité relative de fonctionnement

15 % à 95 % à 113 °F (45 °C), sans condensation

Température hors fonctionnement/stockage

-40°F à 158°F (-40°C à 70°C)

Humidité relative hors fonctionnement/stockage

15 % à 95 % à 149 °F (65 °C), sans condensation

Altitude

Jusqu'à 10 000 pieds (3 km)

Acoustique

Puissance : 49 dB, Pression : 35,7 dB ISO 7779, ISO 9296

Caractéristiques électriques

Fréquence

50/60Hz

Certification 80plus.org

Or

Description

Ne vient pas avec l'alimentation. Deux emplacements d'alimentation sont disponibles ; trois alimentations différentes sont disponibles.

Voir les produits d'alimentation pour des spécifications supplémentaires.

Dissipation thermique maximale

4 900 BTU/h (5 169,5 kJ/h), (max. non PoE) ;

7400 BTU/h (7807 kJ/h), (max. en utilisant PoE)

Tension

110–127/200–240 VCA, nominal (selon l'alimentation choisie)

Alimentation au ralenti

312W

Remarques

La dissipation thermique n'inclut pas la chaleur dissipée par les appareils alimentés par PoE eux-mêmes. Quand plus de quatre

les cordons d'alimentation sont installés dans un châssis de commutateur 5412R zl2, des exigences d'installation supplémentaires sont nécessaires.

Sécurité

CSA 22.2 n° 60950 ; UL 60950 ; CEI 60950 ; EN 60950

Émissions

FCC partie 15 Classe A ; EN 55022/CISPR 22 Classe A

Immunité

FR

ESD

Rayonné

TEF/rafale

Monter

Réalisé

Champ magnétique à fréquence industrielle

Harmoniques

Vaciller

EN 55024, CISPR 24

CEI 61000-4-2 ; 4 kV CD, 8 kV AD ;

HPE ENV. 765.002

CEI 61000-4-3 ; 3V/m

CEI 61000-4-4 ; 1,0 kV (ligne électrique), 0,5 kV (ligne de signal) CEI 61000-4-5 ; 1 kV/2 kV CA, signal 1 kV, 0,5 kV CC

CEI 61000-4-6 ; 3 Vrms

CEI 61000-4-8 ; 1 A/m, 50 ou 60 Hz

CEI 61000-4-11 ; > 95 % de réduction, 0,5 période ; 30% de réduction, 25 périodes

EN 61000-3-2, CEI 61000-3-2

EN 61000-3-3, CEI 61000-3-3

Gestion

IMC—Centre de gestion intelligent ; Interface de ligne de commande ; Navigateur Web ; Menu de configuration ; Hors bande

gestion (Ethernet RJ-45); Gestionnaire SNMP ; Gestion hors bande (série RS-232C ou micro USB)

Gestion du réseau AirWave

Remarques

Les émetteurs-récepteurs SFP 1G pris en charge sont de révision « B » ou ultérieure (le numéro de produit se termine par la lettre « B » ou ultérieure ;

Par exemple, J9142B, J8177C).
