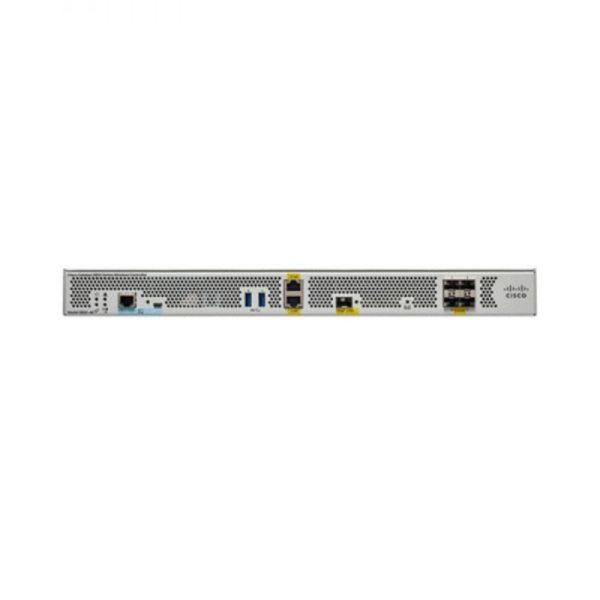

C9800-40-K9

Spécification C9800-40-K9

Nombre maximal de points d'accès

Jusqu'à 2000

Nombre maximal de clients

32 000

Débit maximal

Jusqu'à 40 Gbit/s

Nombre maximum de WLAN

4096

VLAN maximum

4096

Balises de site max.

2000

Nombre maximum d'AP par site

100

Nombre maximal de balises de stratégie

2000

Étiquettes RF maximales

2000

Profils RF maximum

4000

Profils de stratégie max.

1000

Profils Max Flex

2000

Interfaces

4x 10 GE/1 GE SFP+/SFP

Source de courant

Alimentation CA avec alimentation CA redondante en option

Consommation électrique maximale

381W

Modes de déploiement

Centralisé, Cisco FlexConnect® et Fabric Wireless (SD-Access)

Facteur de forme

1RU

Licence

Licence intelligente activée

Système opérateur

Cisco IOS XE

Gestion

Cisco DNA Center™ 1.2.8, Cisco Prime® Infrastructure 3.5, interface utilisateur Web intégrée et tiers (API de normes ouvertes)

Interopérabilité

Contrôleurs basés sur AireOS avec 8.8 MR2, 8.5 MR4 et 8.5 MR3 spéciaux

Moteur de politique

Moteur de services d'identité Cisco (ISE) 2.2, 2.3 et 2.4

Expériences mobiles connectées Cisco (CMX)

CMX 10.5.1

Points d'accès

Points d'accès Aironet 802.11ac Wave 1 et Wave 2

Dimensions (L × P × H)

17,3 pouces × 19,5 pouces × 1,72 pouces

(43,94 cm × 49,53 cm × 4,37 cm)

Lester

22,8 livres (10,34 kg)

Normes sans fil

IEEE 802.11a, 802.11b, 802.11g, 802.11d, WMM/802.11e, 802.11h, 802.11n, 802.11k, 802.11r, 802.11u, 802.11w, 802.11ac Wave1 et Wave2

Normes de câblage, de commutation et de routage

IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, 1000BASE-T. 1000BASE-SX, 1000-BASE-LH, balise VLAN IEEE 802.1Q, agrégation de liens 802.1AX

Normes de données

● Protocole de datagramme utilisateur RFC 768 (UDP)

● IP RFC 791

● RFC2460 IPv6

● Protocole ICMP (Internet Control Message Protocol) RFC 792

● RFC 793 TCP

● Protocole de résolution d'adresse RFC 826 (ARP)

● Exigences RFC 1122 pour les hôtes Internet

● Routage interdomaine sans classe RFC 1519 (CIDR)

● Protocole d'amorçage RFC 1542 (BOOTP)

● Protocole de configuration dynamique d'hôte RFC 2131 (DHCP)

● RFC 5415 Control and Provisioning of Wireless Access Points (CAPWAP) Protocol

● Liaison RFC 5416 CAPWAP pour 802.11

Normes de sécurité

● Accès Wi-Fi protégé (WPA)

● IEEE 802.11i (WPA2, RSN)

● RFC 1321 MD5 Message-Digest Algorithm

● Transformation ESP (Encapsulating Security Payload) Triple DES (3DES) RFC 1851

● RFC 2104 HMAC : hachage par clé pour l'authentification des messages

● RFC 2246 Protocole TLS Version 1.0

● Architecture de sécurité RFC 2401 pour le protocole Internet

● RFC 2403 HMAC-MD5-96 dans ESP et AH

● RFC 2404 HMAC-SHA-1-96 dans ESP et AH

● Algorithme de chiffrement RFC 2405 ESP DES-CBC avec IV explicite

● Interprétation RFC 2407 pour le protocole ISAKMP (Internet Security Association Key Management Protocol)

● RFC 2408 ISAKMP

● Échange de clés Internet RFC 2409 (IKE)

● Algorithmes de chiffrement en mode CBC RFC 2451 ESP

● Profil de certificat et de liste de révocation de certificats (CRL) RFC 3280 Internet X.509 Public Key Infrastructure (PKI)

● RFC 4347 Datagramme Transport Layer Security (DTLS)

● RFC 5246 Protocole TLS Version 1.2

Normes de chiffrement

● Static Wired Equivalent Privacy (WEP) RC4 40, 104 et 128 bits

● Advanced Encryption Standard (AES) : Cipher Block Chaining (CBC), compteur avec CBC-MAC (CCM), compteur avec CBC Message Authentication Code Protocol (CCMP)

● Norme de chiffrement des données (DES) : DES-CBC, 3DES

● Secure Sockets Layer (SSL) et Transport Layer Security (TLS) : RC4 128 bits et RSA 1024 et 2048 bits

● DTLS : AES-CBC

● IPsec : DES-CBC, 3DES, AES-CBC

● Cryptage 802.1AE MACsec

Normes d'authentification, d'autorisation et de comptabilité (AAA)

● IEEE 802.1X

● Attributs RADIUS spécifiques au fournisseur RFC 2548 de Microsoft

● RFC 2716 Protocole point à point (PPP) Protocole d'authentification extensible (EAP)-TLS

● Authentification RADIUS RFC 2865

● Comptabilité RADIUS RFC 2866

● Comptabilité de tunnel RADIUS RFC 2867

● Extensions RADIUS RFC 2869

● Extensions d'autorisation dynamique RFC 3576 à RADIUS

● Extensions d'autorisation dynamique RFC 5176 à RADIUS

● Prise en charge de RADIUS RFC 3579 pour EAP

● Directives RADIUS RFC 3580 IEEE 802.1X

● RFC 3748 Protocole d'authentification extensible (EAP)

● Authentification basée sur le Web

● Prise en charge TACACS pour les utilisateurs de gestion

Normes de gestion

● Protocole de gestion de réseau simple (SNMP) v1, v2c, v3

● Telnet RFC 854

● Informations de gestion RFC 1155 pour les Internets basés sur TCP/IP

● MIB RFC 1156

● SNMP RFC1157

● RFC 1213 SNMP MIB II

● Protocole de transfert de fichiers trivial RFC 1350 (TFTP)

● MIB Ethernet RFC 1643

● Protocole SNTP (Simple Network Time Protocol) RFC 2030

● HTTP RFC 2616

● Types d'interface de type Ethernet RFC 2665 MIB

● Définitions RFC 2674 des objets gérés pour les ponts avec classes de trafic, filtrage multidiffusion et extensions virtuelles

● MIB de surveillance à distance RFC 2819 (RMON)

● MIB du groupe d'interfaces RFC 2863

● Journal système RFC 3164

● RFC 3414 Modèle de sécurité basé sur l'utilisateur (USM) pour SNMPv3

● MIB RFC 3418 pour SNMP

● Définitions RFC 3636 des objets gérés pour les MAU IEEE 802.3

● Protocole NETCONF de base RFC 4741

● RFC 4742 NETCONF sur SSH

● RFC 6241 NETCONF

● RFC 6242 NETCONF sur SSH

● Notifications d'événement RFC 5277 NETCONF

● Appel de procédure à distance de verrouillage partiel RFC 5717

● Capacité RFC 6243 avec valeurs par défaut pour NETCONF

● RFC 6020 YANG

● MIB privées Cisco

Interfaces de gestion

● Basé sur le Web : HTTP/HTTPS

● Interface de ligne de commande : Telnet, protocole Secure Shell (SSH), port série

●SNMP

● NETCONF

Disques durs (HDD)

● Disque SSD SATA

● 240 Go de mémoire

Conditions environnementales prises en charge

Température de fonctionnement :

● Normal : 5 ° à 40 °C (41 ° à 104 °F)

● Court terme : 5° à 50° C (41° à 122°F)

Température hors fonctionnement :

● -40° à 65°C (-104° à 149°F)

Humidité d'exploitation:

● Nominal : 5 % à 85 % sans condensation

● Court terme : 5 % à 90 % sans condensation

Humidité de température hors fonctionnement :

● 5 % à 93 % à 82 °F (28 °C)

Altitude de fonctionnement :

● Appareil en fonctionnement : 0 à 3 000 m (0 à 10 000 pi)

● Appareil hors fonctionnement : 0 à 12 192 m (0 à 40 000 pi)

Entrée électrique :

● Plage de fréquence d'entrée CA : 47 à 63 Hz

● Plage d'entrée CA : 90 à 264 VAC avec PEM CA

● 1 100 W CA avec alimentation redondante en option (remplaçable à chaud)

Puissance maximale : 381W

Dissipation thermique : 1 300 BTU/h

Mesure du niveau de puissance acoustique :

● Le niveau de puissance acoustique pondéré A est de 74,1 LpAm(dBA) à 27C de fonctionnement nominal

Conformité réglementaire

Sécurité:

●UL/CSA 60950-1

● CEI/EN 60950-1

● AS/NZS 60950.1

● CAN/CSA-C22.2 n° 60950-1

CEM – Émissions – Classe A

● FCC 47CFR15

● AS/NZS CISPR 22

● CISPR 22

● EN55022/EN55032 (EMI-1)

● ICES-003

● VCCI

● KN 32 (EMI-2)

● CNS-13438

CEM – Émissions :

● EN61000-3-2 Harmoniques de la ligne électrique (EMI-3)

● EN61000-3-3 Changements de tension, fluctuations et scintillement (EMI-3)

CEM – Immunité :

● Immunité aux décharges électrostatiques CEI/EN61000-4-2

● CEI/EN61000-4-3 Immunité rayonnée

● Immunité EFT-B CEI/EN61000-4-4 (câbles d'alimentation CA)

● Immunité EFT-B CEI/EN61000-4-4 (câbles d'alimentation CC)

● Immunité EFT-B CEI/EN61000-4-4 (fils de signal)

● Port CA de surtension CEI/EN61000-4-5

● Port CC de surtension CEI/EN61000-4-5

● Port de signal de surtension CEI/EN61000-4-5

● CEI/EN61000-4-6 Immunité aux perturbations conduites

● IEC/EN61000-4-8 Immunité aux champs magnétiques à fréquence industrielle

● CEI/EN61000-4-11 Creux de tension, interruptions brèves et variations de tension

● K35 (EMI-2)

CEM (ETSI/EN)

● EN 300 386 Équipement de réseau de télécommunications (EMC) (EMC-3)

● EN55022 Équipements de technologie de l'information (émissions)

● EN55024/CISPR 24 Équipement de technologie de l'information (Immunité)

● Norme d'immunité générique EN50082-1/EN61000-6-1 (EMC-4)
