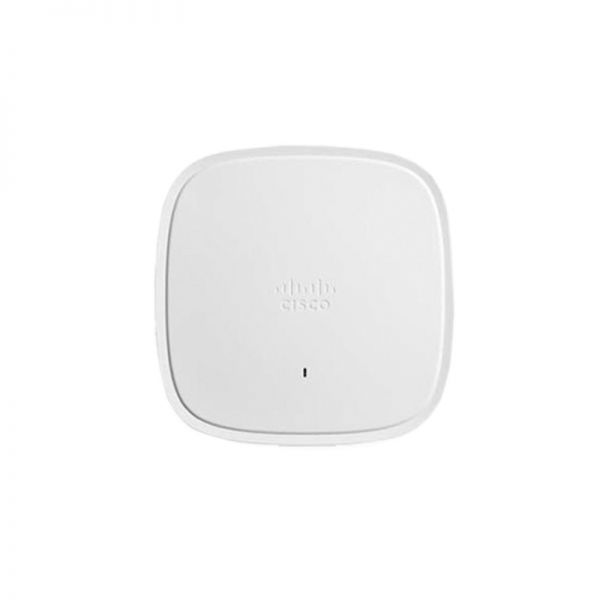

C9120AXE-S, Point d’Accès Cisco Catalyst 9120AX, Wi-Fi 6, 4x4 MU-MIMO, Double 5 GHz

Spécification C9120AXE-S

Description

Gamme Cisco Catalyst 9120AXE, domaine S

Logiciel

• Logiciel Cisco Unified Wireless Network version 8.9.x ou ultérieure

• Logiciel Cisco ^IOS® XE version 16.11 avec AP Device Pack, ou version ultérieure

Contrôleurs LAN sans fil pris en charge

• Contrôleurs sans fil de la gamme Cisco Catalyst 9800

• Contrôleurs sans fil des gammes Cisco 3500, 5520 et 8540 et contrôleur sans fil virtuel Cisco

Capacités 802.11n version 2.0 (et associées)

• MIMO 4x4 avec quatre flux spatiaux

• Combinaison de rapport maximal (MRC)

• Formation de faisceau 802.11n et 802.11a/g

• Canaux 20 et 40 MHz

• Débits de données PHY jusqu'à 890 Mbps (40 MHz avec 5 GHz et 20 MHz avec 2,4 GHz)

• Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

• Sélection de fréquence dynamique 802.11 (DFS)

• Prise en charge de la diversité des changements cycliques (CSD)

802.11ac

• MU-MIMO de liaison descendante 4x4 avec quatre flux spatiaux

• MRC

• Formation de faisceau 802.11ac

• Canaux 20, 40, 80 et 160 MHz

• Débits de données PHY jusqu'à 3,47 Gbit/s (160 MHz avec 5 GHz)

• Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

• DFS 802.11

• Assistance CSD

802.11ax

• MU-MIMO de liaison descendante 4x4 avec quatre flux spatiaux

• OFDMA en liaison montante/descendante

• TOP

• Coloration BSS

• MRC

• Formation de faisceau 802.11ax

• Canaux 20, 40, 80 et 160 MHz

• Débits de données PHY jusqu'à 5,38 Gbit/s (160 MHz avec 5 GHz et 20 MHz avec 2,4 GHz)

• Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

• DFS 802.11

• Assistance CSD

Antenne intégrée

Radio flexible (soit sur 2,4 GHz, soit sur 5 GHz)

• 2,4 GHz, gain de crête de 4 dBi, antenne interne, omnidirectionnelle en azimut

• 5 GHz, gain de crête de 5 dBi, antenne interne, omnidirectionnelle en azimut

Radio dédiée 5GHz

• 5 GHz, gain de crête 4 dBi, antenne interne, omnidirectionnelle en azimut

Antenne externe (vendue   séparément)

• Les points d'accès Cisco Catalyst 9120E sont certifiés pour une utilisation avec des gains d'antenne jusqu'à 6 dBi (2,4 GHz et 5 GHz)

• Les points d'accès Cisco Catalyst 9120P) sont certifiés pour une utilisation avec des gains d'antenne jusqu'à 13 dBi (2,4 GHz et 5 GHz)

avec l'antenne AIR-ANT2513-P4M-N=

• Cisco offre la plus vaste sélection d'antennes du secteur, offrant une couverture optimale pour une variété de

scénarios de déploiement

• Prend en charge les antennes auto-identifiables (SIA) sur un port RP-TNC

Connecteur d'antenne intelligente

• Disponible sur le 9120E et sur le 9120P uniquement

• Connecteur multi RF compact avec interface DART

• Nécessite le connecteur d'antenne intelligente AIR-CAB002-DART-R= 2 pieds lorsqu'il est utilisé avec des antennes avec RP-TNC

connecteur

• Requis lors de l'utilisation de la radio flexible en tant que deuxième radio de service 5 GHz ou en tant que radio de sécurité sans fil

Surveillance radio

Interfaces

• 1x Ethernet multigigabit 100, 1000, 2500 (RJ-45) - IEEE 802.3bz

• Port de la console de gestion (RJ-45)

• USB 2.0 à 3,75 W (activé via un futur logiciel)

Indicateurs _

• Le voyant d'état indique l'état du chargeur d'amorçage, l'état de l'association, l'état de fonctionnement, les avertissements du chargeur d'amorçage et les erreurs du chargeur d'amorçage

Dimensions (L   X   L   X   H)

• Point d'accès (sans supports de montage) : C9120I : 8,5 x 8,5 x 1,7" (21,6 x 21,6 x 4,3 cm), C9120E et

C9120P : 8,5 x 8,05 x 2,0" (21,6 x 21,6 x 5,1 cm)

Exigences de puissance d'entrée

• 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco ^UPOE® )

• Injecteur de puissance Cisco, AIR-PWRINJ6=

• PoE 802.3af

• Injecteur d'alimentation Cisco, AIR-PWRINJ5= (Remarque : cet injecteur ne prend en charge que 802.3af)

Environnement

Catalyseur Cisco 9120AXI

• Température hors fonctionnement (stockage) : -22 ° à 158 ° F (-30 ° à 70 ° C)

• Test d'altitude hors fonctionnement (stockage) : 25 ° C, 15 000 pi.

• Température de fonctionnement : 32 ° à 122 ° F (0 ° à 50 ° C)

• Humidité de fonctionnement : 10 % à 90 % (sans condensation)

• Test d'altitude de fonctionnement : 40 ° C, 9 843 pi.

Remarque : Lorsque la température ambiante de fonctionnement dépasse 40 ° C, le point d'accès passe de 4x4 à

2x2 sur les radios 2,4 GHz et 5 GHz, la liaison montante Ethernet passera à 1 Gigabit Ethernet ;

cependant, l'interface USB restera activée

Cisco Catalyst 9120AXE et 9120AXP

• Température hors fonctionnement (stockage) : -22 ° à 158 ° F (-30 ° à 70 ° C)

• Test d'altitude hors fonctionnement (stockage) : 25 ° C, 15 000 pi.

• Température de fonctionnement : -4 ° à 122 ° F (-20 ° à 50 ° C)

• Humidité de fonctionnement : 10 % à 90 % (sans condensation)

• Test d'altitude de fonctionnement : 40 ° C, 9 843 pi.

Mémoire système

• 2 048 Mo de DRAM

• Flash de 1 024 Mo

garantie

Garantie matérielle limitée à vie

Paramètres de puissance d'émission disponibles

2,4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

• -4 dBm (0,39 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

Bande de fréquence et canaux de fonctionnement 20 MHz

S (domaine réglementaire S):

•   2,412 à 2,472 GHz ; 13 canaux

• 5,180 à 5,320 GHz ; 8 canaux

• 5.500 à 5.700 GHz ; 11 canaux

• 5,745 à 5,825 GHz ; 5 canaux
