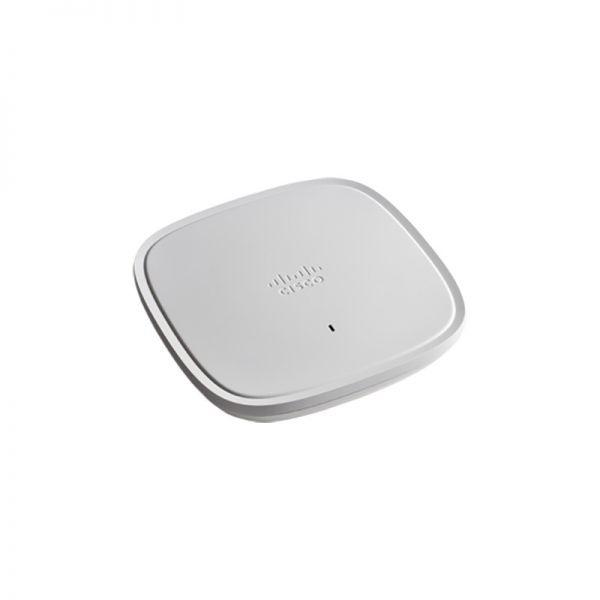

C9117AXI-H, Point d'accès Cisco Catalyst 9117AX, Wi-Fi 6/5,38 Gbps/4x4 MU-MIMO

Spécification C9117AXI- H

Description

Gamme Cisco Catalyst 9117AX, domaine H

Logiciel

• Logiciel de réseau sans fil unifié Cisco version 8.9 ou ultérieure

• Logiciel Cisco IOS® XE version 16.11 ou ultérieure

Contrôleurs LAN sans fil pris en charge

• Contrôleurs sans fil de la série Cisco Catalyst 9800

• Contrôleurs sans fil des séries Cisco 3500, 5520 et 8540 et contrôleur sans fil virtuel Cisco

Capacités 802.11n version 2.0 (et associées)

• MIMO 8x8 avec quatre flux spatiaux pour la bande 5 GHz

• MIMO 4x4 avec quatre flux spatiaux pour la bande 2,4 GHz

• Combinaison de rapport maximal (MRC)

• Canaux 20 et 40 MHz

• Débits de données PHY jusqu'à 600 Mbps (40 MHz avec 5 GHz)

• Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

• Prise en charge de la diversité des changements cycliques (CSD)

802.11ac

• MU-MIMO de liaison descendante 8x8 avec huit flux spatiaux

•MRC

• Formation de faisceaux 802.11ac

• Canaux de 20, 40, 80 et 160 MHz

• Débits de données PHY jusqu'à 3,5 Gbit/s à 5 GHz

• Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

• Assistance CSD

802.11ax

• MIMO 8x8 avec huit flux spatiaux pour la bande 5 GHz

• MIMO 4x4 avec quatre flux spatiaux pour la bande 2,4 GHz

• OFDMA en liaison descendante

• TOP

•MRC

• Formation de faisceaux 802.11ax

• Canaux 20, 40, 80 et 160 MHz

• Débits de données PHY jusqu'à 5 Gbit/s à 5 GHz

• Agrégation de paquets : A-MPDU (émission et réception), A-MSDU (émission et réception)

• Assistance CSD

Antenne intégrée

• 2,4 GHz, gain de crête de 4 dBi, antenne interne, omnidirectionnelle en azimut

• 5 GHz, gain de crête de 6 dBi, antenne interne, omnidirectionnelle en azimut

Interfaces

• 1 Ethernet multigigabit 100, 1 000, 2 500, 5 000 (RJ-45) – IEEE 802.3bz

• Port de la console de gestion (RJ-45)

• USB 2.0 avec jusqu'à 3,75 W (activé via un futur logiciel)

Indicateurs

• Le voyant SStatus indique l'état du chargeur d'amorçage, l'état de l'association, l'état de fonctionnement, les avertissements du chargeur d'amorçage et les erreurs du chargeur d'amorçage

Dimensions (L   X   L   X   H)

• Point d'accès (sans support de montage ni caractéristiques de montage) : 8,70 x 8,70 x 1,94 po (22 x 22 x 4,93 cm)

• Point d'accès (sans support de montage) : 8,70 x 8,70 x 2,19 po (22 x 22 x 5,56 cm)

Exigences de puissance d'entrée

• 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE® )

• Injecteur de puissance Cisco, AIR-PWRINJ6=

• PoE 802.3af

• Injecteur d'alimentation Cisco, AIR-PWRINJ5= (Remarque : cet injecteur ne prend en charge que 802.3af)

Remarque : lorsque le PoE 802.3af est la source d'alimentation, les radios 2,4 GHz et 5 GHz seront réduites à 2x2 et Ethernet rétrogradé à 2,5 Gbit/s ; de plus, le port USB sera éteint.

Environnement

• Température hors fonctionnement (stockage) : -22 ° à 158 ° F (-30 ° à 70 ° C)

• Test d'altitude hors fonctionnement (stockage) : 25 ° C, 15 000 pi.

• Température de fonctionnement : 32 ° à 122 ° F (0 ° à 50 ° C)

• Humidité de fonctionnement : 10 % à 90 % (sans condensation)

• Test d'altitude de fonctionnement : 40 ° C, 9 843 pi.

Mémoire système

• DRAM de 2 048 Mo

• Flash de 1 024 Mo

Paramètres de puissance d'émission disponibles

2,4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,78 mW)

• -4 dBm (0,4 mW)

• -6 dBm (0,25 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,78 mW)

• -4 dBm (0,4 mW)

Bande de fréquence et canaux de fonctionnement 20 MHz

H (Hdomaine réglementaire) :

• 2,412 à 2,472 GHz ; 13 canaux

• 5,180 à 5,320 GHz ; 8 canaux

• 5,745 à 5,825 GHz ; 5 canaux
