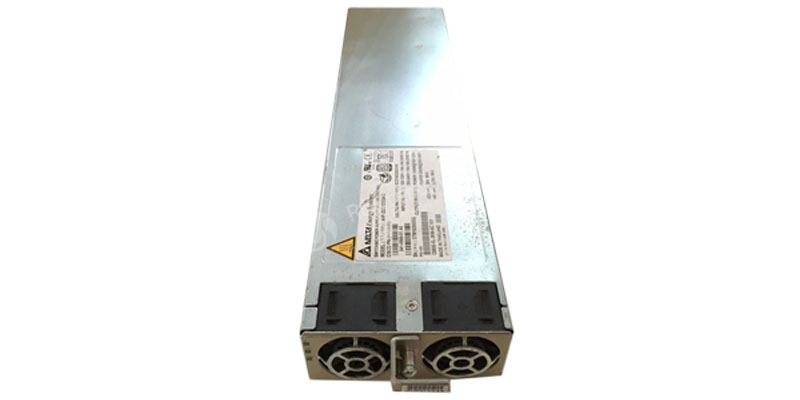

C6800-XL-3KW-AC=

Type d'entrée CA

Entrée à sélection automatique avec correction du facteur de puissance.

Tension d'entrée CA

Ligne basse (120 VCA nominal)—90 VCA (min) à 132 VCA (max)

Ligne haute (230 VCA nominal)—170 VCA (min) à 264 VCA (max)

Courant d'entrée AC

16 A @ 240 VCA (sortie 3000 W)

16 A @ 120 VCA (sortie 1300 W)

Fréquence d'entrée AC

50/60 Hz (nominal) (±3 % pour la gamme complète)

Exigence de circuit de dérivation

Chaque bloc d'alimentation du châssis doit avoir son propre circuit dédié à branche fusionnée :

Amérique du Nord—20 A.

International—Circuits dimensionnés selon les codes locaux et nationaux.

Toutes les entrées d'alimentation CA sont entièrement isolées :

La source AC peut être déphasée entre plusieurs blocs d'alimentation dans le même châssis, ce qui signifie que PS1 peut fonctionner à partir de la phase A et PS2 peut fonctionner à partir de la phase B.

Pour un fonctionnement en ligne haute, l'alimentation fonctionne avec le conducteur chaud câblé à une phase CA source et le conducteur neutre câblé soit à la terre, soit à une autre phase CA source tant que la tension d'entrée nette est comprise entre 170 et 264 VCA .

La source CA peut être déphasée entre les entrées CA des blocs d'alimentation équipés de plusieurs entrées CA, ce qui signifie que le cordon d'alimentation 1 peut être branché sur la phase A et que le cordon d'alimentation 2 peut être branché sur la phase B.

Capacité de sortie de l'alimentation

1400 W maximum (100 à 120 VCA)

3000 W maximum (200 à 240 VCA)

Sortie d'alimentation

Fonctionnement de 100 à 120 VCA

25,0 A à +3,3 V

5 A à +5 V

12 A à +12 V

27,89 A à +42 V

Fonctionnement de 200 à 240 VCA

25,0 A à +3,3 V

5 A à +5 V

12 A à +12 V

65,98 A à +42 V

Temps de maintien de la sortie

20 ms minimum.

puissance kVA 1

3520 W (puissance d'entrée totale) ou 3,6 kVA (fonctionnement en ligne haute).

Dissipation de la chaleur

12 046 BTU/heure (environ)

Lester

6 livres (2,72 kg)
