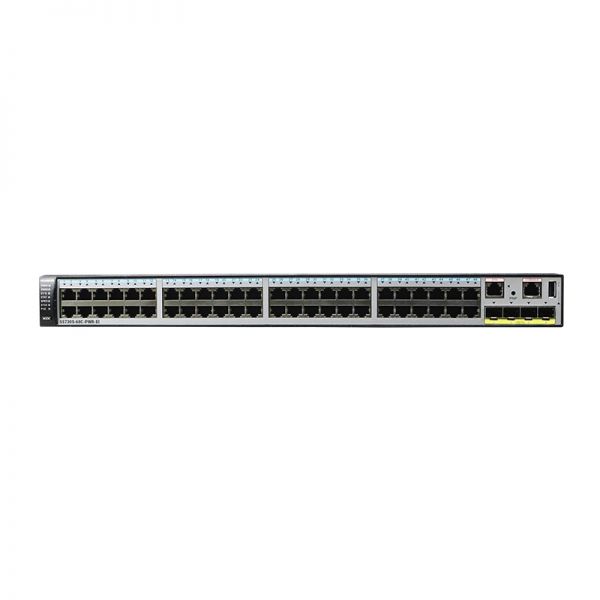

S5730S-68C-PWR-EI

Spécification S5730S-68C-PWR-EI

Article

Description

Mémoire (RAM)

1 Go

Éclair

512 Mo au total. Pour afficher la taille de mémoire flash disponible, exécutez la commande display version .

Temps moyen entre pannes (MTBF)

43,28 ans

Temps moyen de réparation (MTTR)

2 heures

Disponibilité

> 0,99999

Protection contre les surtensions du port de service

Mode commun : ±7 kV

Protection contre les surtensions de l'alimentation

• Utilisation de modules de puissance 500 W AC ou 1000 W AC : ±6 kV en mode différentiel, ±6 kV en mode commun
• Utilisation de modules de puissance 650 W DC ou 1150 W AC : ±2 kV en mode différentiel, ±4 kV en mode commun

Dimensions (H x L x P)

• Dimensions de base (excluant les parties dépassant du corps) : 44,4 mm x 442,0 mm x 425,0 mm (1,75 po x 17,4 po x 16,73 po)
• Dimensions maximales (la profondeur correspond à la distance entre les ports du panneau avant et la poignée du panneau arrière) : 44,4 mm x 442,0 mm x 451,3 mm (1,75 pouces x 17,4 pouces x 17,77 pouces)

Lorsque des modules d'alimentation de 1150 W sont installés, ils s'étendent du châssis. Par conséquent, la profondeur totale de l'aiguillage passe à 541,1 mm (21,3 po).

Ports de pile

Tous les ports 10GE SFP+ ou 40GE QSFP+

Ports sur la carte de pile arrière QSFP+ à 2 ports

RTC

Prise en charge

RPS

Non supporté

PoE

Prise en charge

Plage de tension nominale

100 V CA à 240 V CA, 50/60 Hz

-48 V CC à -60 V CC

Plage de tension maximale

90 V CA à 264 V CA, 47 Hz à 63 Hz

-38,4 V CC à -72 V CC

Consommation d'énergie maximale (débit de 100 %, pleine vitesse des ventilateurs)

• Utilisation de modules d'alimentation 650 W DC ou 500 W AC
• Ne fournissant pas la fonction PoE : 68,3 W (sans carte)
• Charges 100 % PoE : 925 W (consommation électrique du système : 185,8 W, PoE : 739,2 W, sans carte)
• Utilisation de modules d'alimentation 1150 W AC ou 1000 W AC
• Ne fournissant pas la fonction PoE : 68,3 W (sans carte)
• Charges 100 % PoE : 1733 W (consommation électrique du système : 293 W, PoE : 1440 W, sans carte)

Consommation d'énergie typique (30 % de la charge de trafic)

• Testé selon la norme ATIS
• EEE activé
• Aucune consommation d'énergie PoE

50,1 W (sans carte)

Température de fonctionnement

0°C à 45°C (32°F à 113°F) à une altitude de 0-1800 m (0-5906 ft.)

NOTE:

Lorsque l'altitude est comprise entre 1 800 et 5 000 m (5 906 et 16 404 pieds), la température de fonctionnement la plus élevée diminue de 1 °C (1,8 °F) chaque fois que l'altitude augmente de 220 m (722 pieds).

La température de fonctionnement du commutateur est de 0 °C à 40 °C (32 °F à 104 °F) lorsqu'il utilise des modules optiques QSFP+ avec des distances de transmission de 10 km ou plus.

Température de fonctionnement à court terme

-5°C à +50°C (23°F à 122°F) à une altitude de 0-1800 m (0-5906 ft.)

NOTE:

Lorsque l'altitude est comprise entre 1 800 et 5 000 m (5 906 et 16 404 pieds), la température de fonctionnement la plus élevée diminue de 1 °C (1,8 °F) chaque fois que l'altitude augmente de 220 m (722 pieds).

L'équipement peut fonctionner au-delà de la plage de température de fonctionnement normale pendant une courte période, mais les conditions suivantes doivent être remplies :

• L'équipement fonctionne à une température supérieure à 45 °C (113 °F) consécutivement pendant au plus 96 heures par an.
• L'équipement fonctionne à une température de plus de 45°C (113°F) pour un total de pas plus de 360 heures par an.
• L'équipement fonctionne à une température de plus de 45°C (113°F) pas plus de 15 fois en un an.

L'équipement peut être endommagé ou connaître des exceptions inattendues si l'une des limites précédentes est dépassée.

L'équipement ne peut pas démarrer lorsque la température est inférieure à 0°C (32°F). La distance maximale des modules optiques utilisés dans ces conditions ne peut excéder 10 km.

Température de stockage

-40°C à +70°C (-40°F à +158°F)

Bruit à température normale (27°C, puissance sonore)

< 64,3 dB(A)

Humidité relative

5% à 95%, sans condensation

Altitude de fonctionnement

0-5000 m (0-16404 pieds)

Certificat

• Certification CEM
• Certificat de sécurité
• Certificat de fabrication
