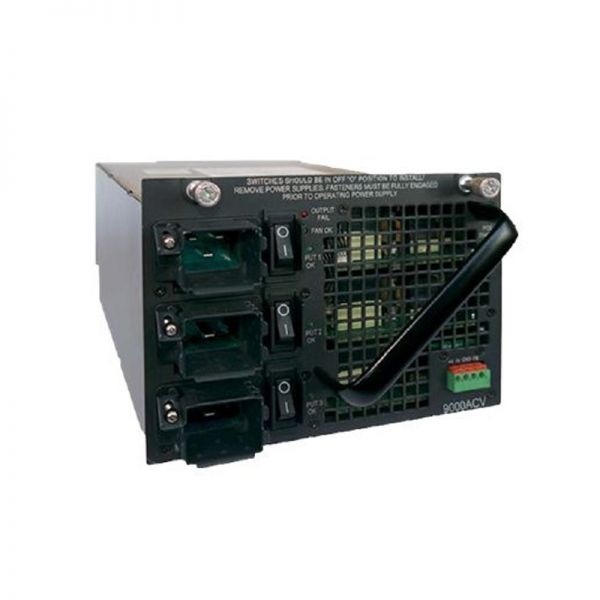

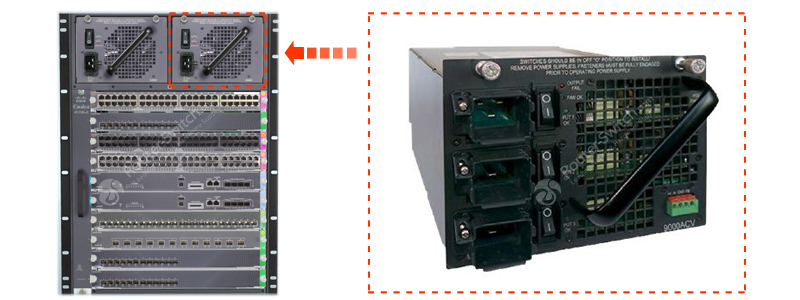

PWR-C45-9000ACV

Spécification PWR-C45-9000ACV

Type d'entrée CA

Entrées à sélection automatique avec correction du facteur de puissance (PFC)

Remarque PFC est une fonction standard sur tous les blocs d'alimentation en entrée CA Catalyst 4500 série E. Le PFC réduit la composante réactive dans le courant alternatif de la source, permettant des facteurs de puissance plus élevés (généralement 99 % ou mieux) et des composantes de courant harmonique plus faibles.

Tension d'entrée CA

Ligne basse (120 VCA nominal)—85 VCA (min) à 132 VCA (max)

Ligne haute (230 VAC nominal)—170 VAC (min) à 264 VAC (max)

Remarque Le fonctionnement en mode d'entrée de tension mixte est pris en charge. Cependant, avec des entrées de tension mixtes, la puissance de sortie par défaut est la triple limite de sortie de 120 VCA.

Courant d'entrée AC

12 A (max) @ 120 VAC (pour chaque entrée)

16 A (max) @ 230 VAC (pour chaque entrée)

Fréquence d'entrée AC

50/60 Hz (nominal) (±3 % pour la gamme complète)

Tensions de sortie CC

12 Vcc (11,8 Vcc (min) à 12,2 Vcc (max))

3,3 Vcc (3,2 Vcc (min) à 3,4 Vcc (max))

-50 Vcc (-48 Vcc (min) à -52 Vcc (max))

Sortie d'alimentation

La puissance de sortie totale dépend du nombre d'entrées connectées et de la tension CA source disponible. Si plus d'une entrée est utilisée, toutes les entrées doivent avoir la même tension CA (ligne haute ou ligne basse).

Remarque Le fonctionnement en mode d'entrée de tension mixte est pris en charge.

Fonctionnement 1100 W (avec une entrée nominale de 120 VCA)

– 80 A @ 12 VDC (données uniquement)

– 12,5 A à 3,3 VCC (données uniquement)

– 20 A @ –50 VDC (PoE si utilisé)

Fonctionnement 2200 W (avec deux entrées nominales 120 VCA)

– 121,7 A @ 12 VDC (données uniquement)

– 12,5 A à 3,3 VCC (données uniquement)

– 40 A @ –50 VDC (PoE si utilisé)

Fonctionnement de 3300 W (avec trois entrées nominales de 120 VCA)

– 121,7 A @ 12 VDC (données uniquement)

– 12,5 A à 3,3 VCC (données uniquement)

– 50 A @ –50 VDC (PoE si utilisé)

Fonctionnement 3000 W (avec une entrée nominale de 230 VAC)

– 121,7 A @ 12 VDC (données uniquement)

– 12,5 A à 3,3 VCC (données uniquement)

– 50 A @ –50 VDC (PoE si utilisé)

Fonctionnement 6000 W (avec deux entrées nominales 230 VAC)

– 166,7 A @ 12 VDC (données uniquement)

– 12,5 A à 3,3 VCC (données uniquement)

– 100 A @ –50 VDC (PoE si utilisé)

Fonctionnement 9000 W (avec trois entrées nominales 230 VCA)

– 166,7 A @ 12 VDC (données uniquement)

– 12,5 A à 3,3 VCC (données uniquement)

– 150 A @ –50 VDC (PoE si utilisé)

Capacité de sortie de l'alimentation

9000 W maximum

Temps de maintien de la sortie

20 ms minimum

puissance nominale en kVA6

9680 kVA (facteur de puissance = 0,99)

Dissipation de la chaleur

3010 BTU/h (max.)

Configuration logicielle minimale requise

Version Cisco IOS IOS-XE 3.4.0SG/15.1(2)SG

Alimentation par Ethernet

Pris en charge, jusqu'à 7500 W

Les LED et leur signification

ENTREE 1 OK

ENTREE 2 OK

ENTREE 3 OK

Vert : la tension CA de la source est correcte. (La tension d'entrée est de 85 VAC ou plus.)

Éteint : la tension CA de la source tombe en dessous de 70 VCA, la source CA n'est pas présente ou l'alimentation est coupée.

Remarque Pour une tension d'entrée CA comprise entre 70 VCA et 85 VCA, l'état du voyant INPUT OK est indéterminé ; il peut être vert, éteint ou vert clignotant.

VENTILATEUR OK

Vert : le ventilateur du bloc d'alimentation fonctionne correctement.

Éteint : une panne du ventilateur du bloc d'alimentation est détectée.

ERREUR DE SORTIE

Rouge : un problème avec une ou plusieurs des tensions de sortie CC de l'alimentation est détecté.

Éteint : tension de sortie CC avec des marges acceptables.

Remarque Pour un bon fonctionnement du voyant OUTPUT FAIL, les systèmes dotés d'un seul bloc d'alimentation doivent être configurés avec au moins un bloc de ventilation et un moteur de supervision. Les systèmes dotés de deux blocs d'alimentation doivent avoir une configuration minimale d'un plateau de ventilation, d'un moteur de supervision et d'un module supplémentaire. Le non-respect de ces exigences de configuration minimales peut entraîner un faux signal de panne de sortie d'alimentation.
