N5K-C5596T-FA

Spécifications N5K-C5596T-FA

Performance

● Transfert matériel de couche 2 à 1920 Gbps ou 1428 mpps ; Performances de couche 3 jusqu'à 160 Gbps ou 240 mpps

● Entrées de la table d'adresses MAC : 32 000

● Conception de transition à faible latence qui fournit une latence de trafic prévisible et cohérente, indépendamment de la taille des paquets, du modèle de trafic ou des fonctionnalités activées sur les interfaces Ethernet 10 Gigabit

● Débit de trafic à débit de ligne sur tous les ports

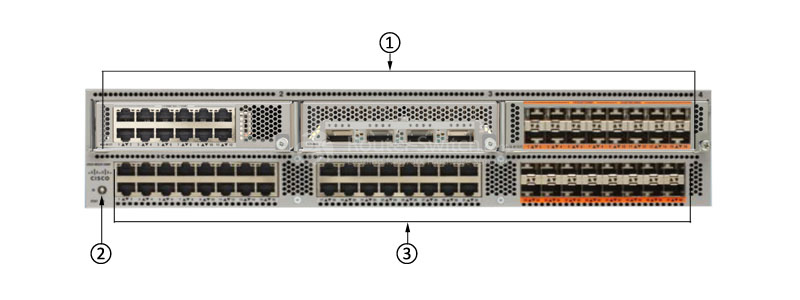

Interfaces

● 32 ports fixes 1 et 10G BASE-T et 16 ports fixes SFP+ configurables en 1 et 10 Gigabit Ethernet et FCoE ou Fibre Channel natif 8/4/2/1 Gbit/s ; interfaces supplémentaires via jusqu'à trois modules d'extension

● Modules d'extension

● Module 16 ports 1 et 10 Gigabit Ethernet et FCoE

● Fibre Channel 8 ports 8/4/2/1 Gbit/s plus 8 ports 1 et 10 Gigabit Ethernet et module FCoE

● Module de port unifié composé de 16 ports configurables en Fibre Channel 8/4/2/1 Gbit/s ou 1 et 10 Gigabit Ethernet et FCoE

● Module d'extension QSFP à 4 ports

● Module 10G BASE-T à 12 ports (Cisco Nexus 5596T uniquement)

● Module de couche 3 (Cisco Nexus 5596UP et 5596T uniquement ; un par système)

● Carte fille de couche 3 (Cisco Nexus 5548P et 5548UP uniquement ; une par système)

● Extension via la gamme Cisco Nexus 2000

Caractéristiques de la couche 2

● Ports de commutateur de couche 2 et liaisons VLAN

● Encapsulation VLAN IEEE 802.1Q

● Prise en charge de jusqu'à 4096 VLAN

● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (compatible IEEE 802.1w)

● Protocole MSTP (Multiple Spanning Tree Protocol) (IEEE 802.1s) : 64 instances

● Spanning Tree PortFast

● Protecteur de racine Spanning Tree

● Assurance Pont Spanning Tree

● Technologie Cisco EtherChannel (jusqu'à 16 ports par EtherChannel)

● Technologie Cisco vPC

● Enhanced vPC enable vPC entre les séries Cisco Nexus 5000 et 2000 ainsi qu'entre les séries Cisco Nexus 3000 et l'hôte final

● Synchronisation de la configuration vPC

● Protocole de contrôle d'agrégation de liens (LACP) : IEEE 802.3ad

● Hachage de canal de port avancé basé sur les informations des couches 2, 3 et 4

● Trames Jumbo sur tous les ports (jusqu'à 9216 octets)

● Trames de pause (IEEE 802.3x)

● Contrôle des tempêtes (monodiffusion, multidiffusion et diffusion)

● VLAN privés

● VLAN privé sur jonctions (isolé et promiscuité)

● VLAN privés sur vPC et EtherChannels

● Remappage VLAN

● Cisco Fabric Path

● EvPC et vPC+ avec FabricPath

● Adaptateur Cisco FEX

● FEX de la machine virtuelle du centre de données Cisco

● Prise en charge de jusqu'à 24 prolongateurs de matrice sur chaque plate-forme Cisco Nexus 5500

Caractéristiques de la couche 3

● Interfaces de couche 3 : ports routés sur les interfaces de la plate-forme Cisco Nexus 5500, l'interface virtuelle de commutation (SVI), les canaux de port, les sous-interfaces et les sous-interfaces de canal de port pour un total de 4 096 entrées

● Prise en charge de jusqu'à 8 000 préfixes et jusqu'à 16 000 entrées d'hôte IPv4 et 8 000 IPv6

● Prise en charge de jusqu'à 8 000 itinéraires de multidiffusion

● Prise en charge de jusqu'à 8 000 groupes IGMP

● Prise en charge de 1000 entrées VRF

● Prise en charge de jusqu'à 4096 VLAN

● Multipathing à coût égal 16 voies (ECMP)

● 1664 entrées et 2048 entrées de liste de contrôle d'accès (ACL) de sortie

● Protocoles de routage : Static, Routing Information Protocol Version2 (RIPv2), Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path First Version 2 (OSPFv2) et Border Gateway Protocol (BGP)

● Protocoles de routage IPv6 : Statique, Open Shortest Path First Version 3 (OPFv3), Border Gateway Protocol (BGPv6), Enhanced Interior Gateway Routing Protocol (EIGRPv6)

● VRF Lite IPv6

● Protocole de routeur de secours à chaud (HSRP) et protocole de redondance de routeur virtuel (VRRP)

● ACL : ACL routée avec les options des couches 3 et 4 pour faire correspondre les ACL d'entrée et de sortie

● Multidiffusion : mode clairsemé PIMv2 (Protocole Independent Multicast Version 2), multidiffusion spécifique à la source (SSM), protocole MSDP (Multicast Source Discovery Protocol), versions 2 et 3 du protocole de gestion de groupe Internet (IGMP v2 et v3) et enregistrement VLAN multidiffusion (MVR)

● Transfert de route virtuelle (VRF) : VRF-lite (VPN IP) ; monodiffusion compatible VRF ; et multidiffusion compatible BGP, OSPF, RIP et VRF

● Unicast Reverse Path Forwarding (uRFP) avec ACL ; modes stricts et lâches

● Prise en charge des trames Jumbo (jusqu'à 9216 octets)

● Prise en charge de jusqu'à 16 prolongateurs de structure sur chaque Nexus 5500 avec modules L3

● RFC 896

QoS

● Couche 2 IEEE 802.1p (CoS)

● 8 files d'attente matérielles par port

● Configuration QoS par port

● Confiance CoS

● Affectation CoS basée sur le port

● Conformité modulaire QoS CLI (MQC) - IPv4 et IPv6

● Classification QoS basée sur ACL (couches 2, 3 et 4)

● Marquage MQC CoS

● Mise en file d'attente de sortie virtuelle par port

● Mise en file d'attente de sortie basée sur CoS

● File d'attente à priorité stricte en sortie

● Planification basée sur le port de sortie : Weighted Round-Robin (WRR)

● Police du plan de contrôle (CoPP) - IPv4 et IPv6

Sécurité

● ACL d'entrée (standard et étendu) sur les ports Ethernet et Ethernet virtuels

● ACL de couche 2 standard et étendues : adresses MAC, type de protocole, etc.

● ACL de couches 3 à 4 standard et étendues : IPv4 et IPv6, Internet Control Message Protocol (ICMP et ICMPv6), TCP, User Datagram Protocol (UDP), etc.

● ACL basées sur VLAN (VACL)

● ACL basées sur les ports (PACL)

● ACL nommées

● Distribution ACL optimisée

● ACL sur les terminaux virtuels (VTY)

● Journalisation ACL sur l'interface de gestion

● Surveillance du protocole DHCP (Dynamic Host Configuration Protocol) avec l'option 82

● Inspection du protocole de résolution d'adresse dynamique (ARP)

● Protection de la source IP

● Relais DHCP

● Cisco CTS (téléchargement d'authentification et de politique depuis ACS)

● Sécurité des ports Ethernet

● RACL IPv6

● PACL IPv6

● VACL IPv6

Fonctionnalités de haute disponibilité

● Mise à niveau logicielle en service (ISSU) pour la couche 2

● Blocs d'alimentation, modules de ventilateur et modules d'extension remplaçables à chaud et remplaçables sur site

● Redondance d'alimentation 1:1

● Redondance de module de ventilation N:1

Gestion

● Gestion des commutateurs à l'aide de ports de gestion ou de console 10/100/1000 Mbps

● Console basée sur CLI pour fournir une gestion hors bande détaillée

● Gestion des commutateurs intrabande

● LED de localisation et de balise sur la gamme Cisco Nexus 2000

● LED de localisation et de balise basées sur le port

● Synchronisation des configurations

● Préprovisionnement du module

● Restauration de la configuration

● Secure Shell Version 2 (SSHv2)

● Telnet

● AAA

● AAA avec RBAC

● RAYON

● TACACS+

● Syslog (8 serveurs)

● Analyseur de paquets intégré

● SNMPv1, v2 et v3 (IPv4 et IPv6)

● Prise en charge améliorée de la MIB SNMP

● Prise en charge XML (NETCONF)

● Surveillance à distance (RMON)

● Advanced Encryption Standard (AES) pour le trafic de gestion

● Nom d'utilisateur et mots de passe unifiés sur CLI et SNMP

● Protocole d'authentification Microsoft Challenge Handshake (MS-CHAP)

● Certificats numériques pour la gestion entre le commutateur et le serveur RADIUS

● Versions 1 et 2 du protocole de découverte Cisco

● RBAC

● Analyseur de port commuté (SPAN) sur les interfaces physiques, de canal de port, VLAN et Fibre Channel

● SPAN distant encapsulé (ERSPAN)

● Compteurs de paquets entrants et sortants par interface

● Protocole de temps réseau (NTP)

● Cisco GOLD

● Tests de diagnostic de démarrage complets

● Appel maison

● Appel intelligent à la maison

● Cisco Fabric Manager

● Cisco DCNM

● Solution de gestion de réseau local CiscoWorks (LMS)

Pont de centre de données

● PFC conforme aux normes CEE et IEEE (prise en charge des trames de pause par priorité)

● Prise en charge de la distance de liaison PFC : 3 000 m

● Protocole DCBX conforme CEE

● Sélection de transmission améliorée conforme aux normes CEE et IEEE

Fonctionnalités Fibre Channel et FCoE (nécessite une licence de services de stockage)

● FCoE conforme aux normes T11 (FC-BB-5)

● Protocole d'initialisation T11 FCoE (FIP) (FC-BB-5)

● Tout port Ethernet 10 Gigabit configurable en tant que FCoE

● Administration SAN séparée de l'administration LAN

● PCF

● Transfert Fibre Channel (FCF)

● Types de port standard Fibre Channel : E, F et NP

● Types de ports améliorés Fibre Channel : VE, TE et VF

● Jonction F-port

● Canalisation du port F

● Connexion directe des cibles FCoE et Fibre Channel

● Jusqu'à 240 crédits tampon par port Fibre Channel natif

● Jusqu'à 32 VSAN par commutateur

● Canal de port Fibre Channel (SAN)

● Mode d'interopérabilité natif 1

● Mode d'interopérabilité natif 2

● Mode d'interopérabilité natif 3

● Mode d'interopérabilité natif 4

● Jonction VSAN

● Interface de gestion des périphériques de matrice (FDMI)

● Persistance de l'ID Fibre Channel (FCID)

● Services d'alias d'appareils distribués

● Livraison sur commande

● Suivi des ports

● Technologie Cisco N-Port Virtualization (NPV)

● Virtualisation d'identifiant N-port (NPIV)

● Services Fabric : serveur de noms, notification de changement d'état enregistré (RSCN), services de connexion et zonage de serveur de noms

● Services de matrice par VSAN

● Services de matrice Cisco

● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) et Fibre Channel Security Protocol (FC-SP)

● Services d'alias d'appareils distribués

● Authentification FC-SP hôte-commutateur et commutateur-commutateur

● Fabric Shortest Path First (FSPF)

● Reliure en tissu pour Fibre Channel

● Zonage standard

● Sécurité des ports

● Domaine et port

● Zonage amélioré

● Canaux de port SAN

● Analyseur de structure Cisco

● Traceroute Fibre Channel

● Ping Fibre Channel

● Débogage Fibre Channel

● Prise en charge de Cisco Fabric Manager

● Spécification de l'initiative de gestion du stockage (SMI-S)

● Démarrage à partir du SAN sur VPC/EVPC

MIB génériques

● SNMPv2-SMI

● CISCO-SMI

● SNMPv2-TM

● SNMPv2-TC

● ADRESSE IANA-NUMÉROS DE FAMILLE-MIB

● IANAifType-MIB

● Protocole IANAiproute-MIB

● HCNUM-TC

● CISCO-TC

● SNMPv2-MIB

● SNMP-COMMUNITY-MIB

● SNMP-FRAMEWORK-MIB

● SNMP-NOTIFICATION-MIB

● SNMP-TARGET-MIB

● SNMP-BASÉ SUR L'UTILISATEUR-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

MIB de couche 3

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

MIB Fibre Channel

● CISCO-ST-TC

● CISCO-FC-FE-MIB

● CISCO-FCSP-MIB

● CISCO-PORT-TRACK-MIB

● CISCO-PSM-MIB

● CISCO-FC-SPAN-MIB

● CISCO-PORT-CHANNEL-MIB

● CISCO-RSCN-MIB

● CISCO-NS-MIB

● CISCO-FCS-MIB

● CISCO-DM-MIB

● FIBRE-CHANNEL-FE-MIB

● CISCO-FC-ROUTE-MIB

● CISCO-FSPF-MIB

● CISCO-ZS-MIB

● CISCO-ZS-EXT-MIB

● CISCO-VSAN-MIB

● CISCO-CFS-MIB

● CISCO-FCPING-MIB

● CISCO-FCTRACEROUTE-MIB

● CISCO-FDMI-MIB

● CISCO-FC-DEVICE-ALIAS-MIB

● CISCO-WWNMGR-MIB

● FCMGMT-MIB

● CISCO-VEDM-MIB

● CISCO-FCOE-MIB

MIB Ethernet

● CISCO-VLAN-MEMBERSHIP-MIB

● CISCO-Virtual-Interface-MIB

MIB de configuration

● ENTITY-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-FLASH-MIB

● CISCO-SYSTEM-MIB

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-SERVER-INTERFACE-MIB

● CISCO-NTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-CHECK-MIB

● CISCO-IMAGE-UPGRADE-MIB

● CISCO-CONFIG-COPY-MIB

● CISCO-ENTITY-VENDORTYPE-OID-MIB

● CISCO-BRIDGE-MIB

Surveillance des MIB

● DIFFSERV-DSCP-TC

● NOTIFICATION-LOG-MIB

● DIFFSERV-MIB

● CISCO-CALLHOME-MIB

● CISCO-SYSLOG-EXT-MIB

● CISCO-PROCESS-MIB

● RMON-MIB

● CISCO-RMON-CONFIG-MIB

● CISCO-HC-ALARM-MIB

MIB de sécurité

● CISCO-AAA-SERVER-MIB

● CISCO-AAA-SERVER-EXT-MIB

● CISCO-COMMON-ROLES-MIB

● CISCO-COMMON-MGMT-MIB

● CISCO-RADIUS-MIB

● CISCO-SECURE-SHELL-MIB

● MIB TCP/IP

● INET-ADRESSE-MIB

● TCP-MIB

● CISCO-TCP-MIB

● UDP-MIB

● IP-MIB

● CISCO-IP-PROTOCOL-FILTRE-MIB

● CISCO-DNS-CLIENT-MIB

● CISCO-PORTSECURITY- MIB

MIB divers

● START-MIB

● CISCO-LICENCE-MGR-MIB

● CISCO-FEATURE-CONTROL-MIB

● CISCO-CDP-MIB

● CISCO-RF-MIB

● CISCO-ETHERNET-FABRIC-EXTENDER-MIB

● CISCO-BRIDGE-MIB

Normes de l'industrie

● IEEE 802.1D : protocole Spanning Tree

● IEEE 802.1p : hiérarchisation CoS

● IEEE 802.1Q : balisage VLAN

● IEEE 802.1Qaz : sélection de transmission améliorée

● IEEE 802.1Qbb : pause par priorité

● IEEE 802.1s : plusieurs instances VLAN du protocole Spanning Tree

● IEEE 802.1w : reconfiguration rapide du protocole Spanning Tree

● IEEE 802.3 : Ethernet

● IEEE 802.3ad : LACP avec minuteries rapides

● IEEE 802.3ae : Ethernet 10 Gigabits

● Prise en charge SFF 8431 SFP+ CX1

● RMON

● IEEE 1588-2008 : protocole de temps de précision (horloge limite)

Normes Fibre Channel

● FC-PH, révision 4.3 (ANSI/INCITS 230-1994)

● FC-PH, Amendement 1 (ANSI/INCITS 230-1994/AM1 1996)

● FC-PH, Amendement 2 (ANSI/INCITS 230-1994/AM2-1999)

● FC-PH-2, révision 7.4 (ANSI/INCITS 297-1997)

● FC-PH-3, révision 9.4 (ANSI/INCITS 303-1998)

● FC-PI, révision 13 (ANSI/INCITS 352-2002)

● FC-PI-2, Révision 10 (ANSI/INCITS 404-2006)

● FC-PI-4, révision 7.0

● FC-FS, révision 1.9 (ANSI/INCITS 373-2003)

● FC-FS-2, révision 0.91

● FC-LS, révision 1.2

● FC-SW-2, révision 5.3 (ANSI/INCITS 355-2001)

● FC-SW-3, révision 6.6 (ANSI/INCITS 384-2004)

● FC-GS-3, révision 7.01 (ANSI/INCITS 348-2001)

● FC-GS-4, révision 7.91 (ANSI/INCITS 387-2004)

● FC-BB-5, révision 2.0 pour FCoE

● FCP, révision 12 (ANSI/INCITS 269-1996)

● FCP-2, révision 8 (ANSI/INCITS 350-2003)

● FCP-3, Révision 4 (ANSI/INCITS 416-2006)

● FC-MI, révision 1.92 (INCITS TR-30-2002, sauf pour les ports FL et la classe 2)

● FC-MI-2, révision 2.6 (INCITS TR-39-2005, sauf pour les ports FL et la classe 2)

● FC-SP, révision 1.6

● FC-DA, révision 3.1 (INCITS TR-36-2004, sauf pour les ports FL, les ports SB et la classe 2)

● Classe de service : classe 3, classe F

● Types de port standard Fibre Channel : E et F

● Types de ports améliorés Fibre Channel : SD et TE

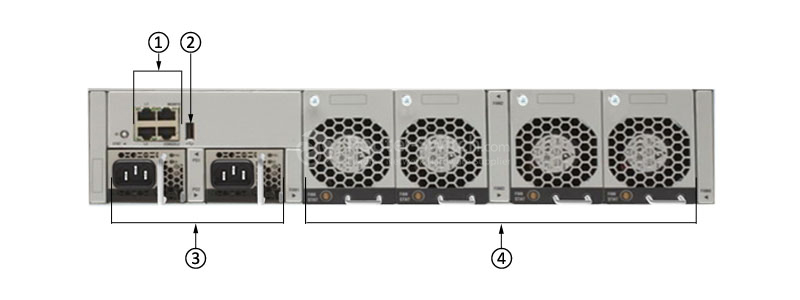

Spécifications physiques

Optique SFP+

La plate-forme Cisco Nexus 5500 prend en charge les câbles Twinax en cuivre SFP+ 10 Gigabit Ethernet pour les courtes distances et les optiques SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM et Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) pour de plus longues distances. SFP+ présente plusieurs avantages par rapport aux autres options de connectivité Ethernet 10 Gigabit :

● Petit facteur de forme 10 Gigabit Ethernet

● Interopérabilité optique avec les types d'interface XENPAK, X2 et XFP

● Faible consommation d'énergie

● Périphérique remplaçable à chaud

● Les produits de la plate-forme Cisco Nexus 5500 prennent en charge le SFP+ compatible Fibre Channel 8 Gbit/s pour les options de connectivité Fibre Channel natives ; Les modules d'émetteur-récepteur SFP à courte portée et à longue portée de 10 km compatibles Fibre Channel 8 Gbit/s fonctionnent à 8/4/2 Gbit/s et sont pris en charge dans les ports Fibre Channel natifs compatibles 8 Gbit/s sur les modules d'extension et les ports unifiés

Physique (hauteur x largeur x profondeur)

3,47 x 17,3 x 29,5 po (8,8 x 43,9 x 74,9 cm)

Température de fonctionnement

32 à 104 °F (0 à 40 °C)

Température hors fonctionnement (stockage)

-40 à 158 °F (-40 à 70 °C)

Humidité

5 à 95 % (sans condensation)

Altitude

0 à 10 000 pieds (0 à 3000 m)

Lester

47,5 livres (21,55 kg)
