N2K-C2348TQ

Spécification N2K-C2348TQ

Taper

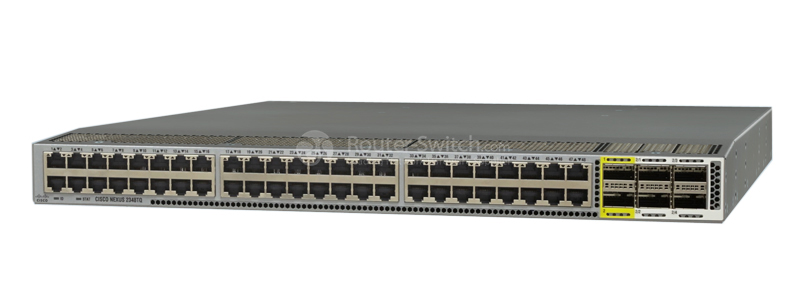

Cisco Nexus 2348TQ

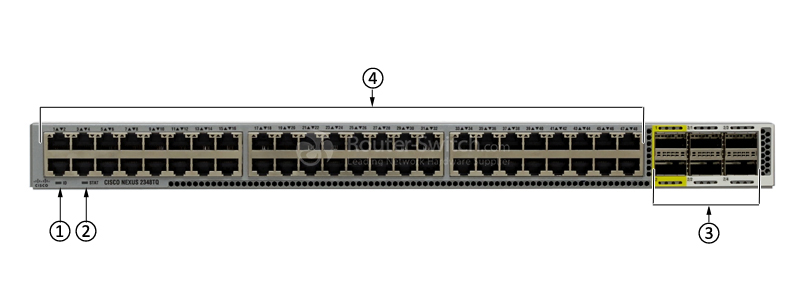

Interfaces hôtes d'extension de tissu

48

Type d'interface hôte Fabric extender

48 ports 100M/1/10GBASE-T : connecteurs RJ-45

Interfaces de tissu d'extension de tissu

6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet)

Type d'interface de tissu d'extension de tissu

Fibre : QSFP-40G-SR-BD, QSFP-40G-SR4, QSFP-40G-SR4-S, QSFP-40G-LR4, QSFP-40G-LR4-S et QSFP-40G-CSR4-S

Cuivre : câbles Twinax actifs QSFP+ 40 Gigabit Ethernet (QSFP-H40G-ACU7M et QSFP-H40G-ACU10M (pas de câbles passifs)

Câbles AOC : QSFP-H40G-AOC1M, QSFP-H40G-AOC2M, QSFP-H40G-AOC3M, QSFP-H40G-AOC5M, QSFP-H40G-AOC7M, QSFP-H40G-AOC10M et QSFP-H40G-AOC15M

Câbles de dérivation AOC : QSFP-4X10G-AOC1M, QSFP-4X10G-AOC2M, QSFP-4X10G-AOC3M, QSFP-4X10G-AOC5M, QSFP-4X10G-AOC7M et QSFP-4X10G-AOC10M

Câbles de dérivation en cuivre : QSFP-4x10G-AC7M et QSFP-4x10G-AC10M (pas de câbles passifs)

La distance entre l'extension de matrice Cisco Nexus 2300 et le commutateur Cisco Nexus 5500 peut atteindre 10 km (jusqu'à 3 km pour le trafic FCoE), et pour le commutateur Cisco Nexus 5600 ou le commutateur série 6000, la distance peut atteindre 3 km (300 m pour le trafic FCoE )

Toutes les optiques de classe S équivalentes sont prises en charge

Adaptateur Cisco 40GBASE QSFP vers SFP+/SFP (CVR-QSFP-SFP10G)

Vitesse du tissu

Jusqu'à 240 Gbps dans chaque direction
(Duplex intégral 480 Gbit/s)

Surabonnement

Jusqu'à 2:1

Performance

Transfert matériel à 1440 Gbps ou 2160 mpps

FCoE

Prise en charge FCoE jusqu'à 30 m avec des câbles de catégorie 6a et 7 (plates-formes Cisco Nexus 5500 et 5600 et série 6000)

Commutateur parent Cisco

Plateformes Cisco Nexus 5500 et 5600

Gamme Cisco Nexus 6000

Plate-forme Cisco Nexus séries 7000 et 7700

Cisco Nexus séries 9300 et 9500

Logiciel minimal

Version 7.1(0)N1(1) de Cisco NX-OS
(Plates-formes Cisco Nexus 5500 et 5600 et série 6000)

Version 7.2.0D1(1) de Cisco NX-OS

(Plate-forme Cisco Nexus série 7000 et 7700)

Version 7.0(3)I2(1) de Cisco NX-OS

(Plate-forme Cisco Nexus série 9300 et 9500)

Dimensions (H x L x P)

1,72 x 17,3 x 17,07 po (4,37 x 43,94 x 43,36 cm)

Lester

17,7 livres. (8,0 kg)

Environnement

Température de fonctionnement : 32 à 131 °F (0 à 55 °C)

Température hors fonctionnement : -40 à 158 °F (-40 à 70 °C)

Humidité : 5 à 95 % (sans condensation)

Altitude : 0 à 10 000 pi (0 à 3 000 m)

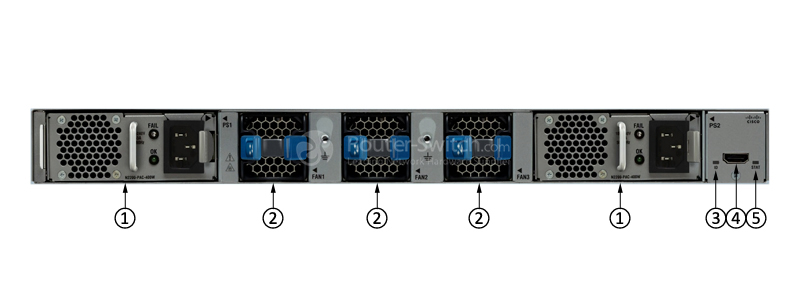

Source de courant

N2200-PAC-400W,
N2200-PAC-400W-B,
N2200-PDC-400W,
N2200-PDC-350W-B, NXA-PHV-500W et NXA-PHV-500W-B

Modules de ventilation

NXA-FAN-30CFM-F et NXA-FAN-30CFM-B (redondance N+1 = 3 ventilateurs)

Puissance de fonctionnement d'entrée typique

280W à 30m (maximum 350W)

Dissipation de la chaleur

952 BTU/heure (typique); 1190 BTU/heure (maximum)

Conformité réglementaire

Les produits doivent être conformes aux marquages CE conformément aux directives 2004/108/CE et 2006/95/CE

Sécurité

• UL 60950-1
• CAN/CSA-C22.2 n° 60950-1EN 60950-1
• CEI 60950-1AS/NZS 60950-1GB4943

CEM : Émissions

• 47CFR Partie 15 (CFR 47) Classe A
• AS/NZS CISPR22 Classe A
• CISPR22 Classe A
• EN55022 Classe A
• ICES003 Classe A
• VCCI Classe A
• EN61000-3-2
• EN61000-3-3
• KN22 Classe A
• CNS13438 Classe A

CEM : Immunité

• EN50082-1
• EN61000-6-1
• EN55024
• CISPR24
• EN300386
• Série KN 61000-4

RoHS

Les Cisco Nexus 2348UPQ, 2348TQ et 2332TQ sont conformes RoHS-6

Normes de construction d'équipement de réseau (NEBS)

Les Cisco Nexus 2348UPQ, 2348TQ et 2332TQ sont conformes aux normes NEBS de niveau 3 (révision matérielle 3) (non pris en charge actuellement)

Description

spécification

Fonctionnalités de la couche 2

• Trunks VLAN de couche 2
• Encapsulation VLAN IEEE 802.1Q
• Technologie Cisco EtherChannel sur les liaisons montantes
• PortChannel sur les ports de serveur sur les plates-formes Cisco Nexus 2300
• Hachage PortChannel avancé
• Trames Jumbo sur tous les ports (jusqu'à 9216 octets)
• Interrompre les trames (Priority Flow Control [PFC] et IEEE 802.3x)
• VLAN privés (promiscuité uniquement sur les liaisons montantes)
• Réplication multicast locale sur plateforme Cisco Nexus 2300 (8000 entrées)
• Autonégociation à 1000BASE-T ; duplex intégral sur les interfaces hôtes

Ethernet amélioré

• DCB

Qualité de service (QoS)

• Couche 2 IEEE 802.1p (classe de service [CoS])
• Huit files d'attente matérielles par port (plates-formes Cisco Nexus 2300)
• Configuration QoS par port
• Police locale sur plate-forme Cisco Nexus 2300 (64 policers)
• Confiance CoS
• Seuil de chute configurable sur la plate-forme Cisco Nexus 2300
• File d'attente à priorité stricte de sortie
• Planification basée sur le port de sortie : Weighted Round Robin (WRR)

La haute disponibilité

• Blocs d'alimentation et modules de ventilation remplaçables à chaud
• Redondance d'alimentation 1:1
• Gestion du trafic de liaison montante via le hachage Cisco EtherChannel ou l'épinglage de port statique
• vPC pour une connectivité active-active à double hébergement sur deux commutateurs parents Cisco Nexus
• vPC pour une connectivité NIC directe à double hébergement sur deux prolongateurs de structure de plate-forme Cisco Nexus 2300
• Mise à niveau logicielle en service (ISSU)

Sécurité

• Classification locale (256 entrées de liste de contrôle d'accès [ACL])

Gestion

• Gestion de Fabric Extender à l'aide de la gestion intrabande
• LED de localisation et de balise à l'avant et à l'arrière du châssis (les balises de localisation à l'avant et à l'arrière du châssis aident à réduire les erreurs lors de l'entretien de l'équipement)
• LED de localisation et de balise par port
• Journal système
• Versions 1, 2 et 3 du protocole de gestion de réseau simple (SNMP v1, v2 et v3)
• Prise en charge améliorée de la MIB SNMP
• Prise en charge XML (NETCONF)
• Surveillance à distance (RMON)
• Versions 1 et 2 du protocole de découverte Cisco
• Source Cisco Switched Port Analyzer (SPAN) sur les ports du serveur
• Autotest à la mise sous tension (POST)
• Diagnostics en ligne génériques Cisco (GOLD) : Ethernet
• Tests de diagnostic de démarrage complets
• Cisco Works
• Gestionnaire de réseau de centre de données Cisco (DCNM) ; la plate-forme Cisco Nexus 2300 est gérée via le commutateur Cisco Nexus parent à l'aide de DCNM et de la norme SNMP, de l'interface XML et de l'interface de ligne de commande (CLI)

MIB de configuration

• ENTITY-MIB
• IF-MIB
• TISSU-EXTENDEUR MIB
• CISCO-ENTITY-EXT-MIB
• CISCO-ENTITY-FRU-CONTROL-MIB
• CISCO-ENTITY-SENSOR-MIB
• CISCO-ETHERNET-FABRIC-EXTENDER-MIB

Surveillance des MIB

• RMON-MIB

Normes de l'industrie

• IEEE 802.1p : hiérarchisation CoS
• IEEE 802.1Q : balisage VLAN
• IEEE 802.3 : Ethernet
• IEEE 802.3ae : Ethernet 10 Gigabits
• Prise en charge SFF 8431 SFP+
• Spécification IEEE 802.3u 100BASE-TX
• Spécification IEEE 802.3ab 1000BASE-T
• IEEE 802.3an 10GBASE-T
• 10GBASE-SR
• 10GBASE-LR
• RMON
• SFF-8461
