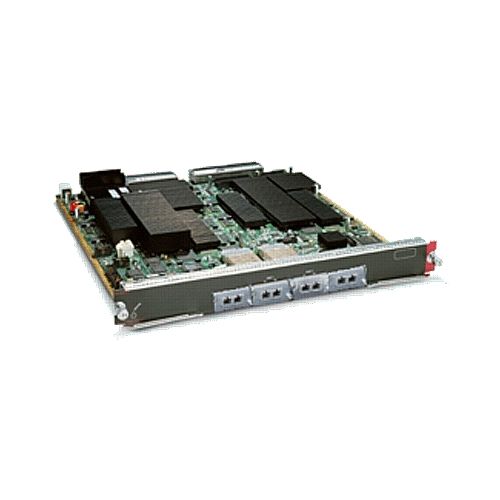

WS-X6704-10GE (مستخدمة)

مواصفات وحدات جيجابت إيثرنت Cisco Catalyst 6500 Series 10

البروتوكولات القياسية

IEEE 802.1d و IEEE 802.1p و IEEE 802.1q و IEEE 802.1s و IEEE 802.1w و IEEE 802.3x و IEEE 802.3ad و IEEE 802.3ae و IEEE 802.3ak و IEEE 802.3aq و IEEE 802.3an

المواصفات المادية

● يشغل فتحة واحدة في هيكل Cisco Catalyst 6500 Series أو هيكل Cisco 7600 Series

الأبعاد (الارتفاع × العرض × العمق): 1.2 × 14.4 × 16 بوصة (3.0 × 35.6 × 40.6 سم)

● الوزن:

◦ Cisco Catalyst 6708 و 6716: 13 رطلاً باستثناء مكونات X2 ؛ ¼ رطل لكل X2

◦ Cisco Catalyst 6704: 10 أرطال باستثناء مكونات XENPAK و DFC ؛ 2/3 رطل لكل XENPAK

الظروف البيئية

درجة حرارة التشغيل:

● وكالة معتمدة للتشغيل: 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية)

● التصميم والاختبار للتشغيل من 32 إلى 130 درجة فهرنهايت (0 إلى 55 درجة مئوية)

● درجة حرارة التخزين: -40 إلى 167 درجة فهرنهايت (-40 إلى 75 درجة مئوية)

● الرطوبة النسبية: من 10 إلى 90 في المائة ، دون تكاثف

ارتفاع التشغيل:

● معتمدة من الوكالة للتشغيل: –500 إلى 6500 قدم (150 إلى 2000 متر)

● مصممة ومختبرة للتشغيل من 500 إلى 10000 قدم (150 إلى 3000 متر)

التدقيق المطلوب

تتوافق وحدات Cisco Catalyst 6500 Series 10 Gigabit Ethernet ، عند تثبيتها في نظام ، مع معايير EMC ومعايير السلامة التالية:

معايير EMC:

● FCC الجزء 15 (CFR 47) الفئة أ

● ICES-003 الفئة أ

● VCCI Class A

● EN55022 الفئة أ

● EN55024

● CISPR24

● CISPR 22 الفئة أ

● AS / NZS CISPR 22 الفئة أ

● ETS 300386

● KN 22 الفئة أ

● EN 50082-1

● EN61000-3-2

● EN61000-3-3

● EN61000-6-1

● CNS13438 الفئة أ

● سلسلة KN6100 -4

معايير السلامة:

● UL 60950-1

● CAN / CSA C22.2 رقم 60950

● EN 60950-1

● IEC 60950-1

● AS / NZS 60950-1

● IEC 60825 الفئة 1

● EN 60825 الفئة 1

● 21CFR 1040

مستويات معايير NEBS

SR-3580 الإصدار 3 ، يونيو 2007 (GR-63-CORE ، الإصدار 3 ، و GR-1089-CORE ، الإصدار 4)

المعهد الأوروبي لمعايير الاتصالات (ETSI)

● تخزين ETS 300 019-2-1 ، فئة 1.1 التخزين

● ETS 300 019-2-2 ، فئة 2.1 و 2.2 النقل

● ETS 300 019-2-3 ، الفئة 3.1E الاستخدام الثابت

إدارة الشبكة

● EtherLIKE-MIB (RFC 1643)

● IF-MIB (RFC 1573)

● Bridge MIB (RFC 1493)

● CISCO-STACK-MIB

● CISCO-VTP-MIB

● CISCO-CDP-MIB

● RMON MIB (RFC 1757)

● CISCO-PAGP-MIB

● CISCO-STP-EXTENSIONS-MIB

● CISCO-VLAN-BRIDGE-MIB

● CISCO-VLAN-MEMBERSHIP-MIB

● ENTITY-MIB (RFC 2037)

● HC-RMON

● RFC1213-MIB (MIB-II)

● SMON-MIB

متطلبات الطاقة

● WS-X6716-10T-3C: 509.3 واط (12.1 أمبير عند 42 فولت)

● WS-X6716-10T-3CXL: 538.7 واط (12.8 أمبير عند 42 فولت)

● WS-X6716-10G-3C: 457.8 واط (10.9 أمبير عند 42 فولت)

● WS-X6716-10G-3CXL: 487.2 واط (11.6 أمبير عند 42 فولت)

● WS-X6708-10G-3C: 444.36 واط (10.58 أمبير عند 42 فولت)

● WS-X6708-10G-3CXL: 473.76 واط (11.28 أمبير عند 42 فولت)

● WS-X6704-10GE مع DFC3CXL: 362.46 واط (8.63 أمبير عند 42 فولت)

● WS-X6704-10GE مع DFC3C: 333.06 واط (7.93 أمبير عند 42 فولت)

● WS-X6704-10GE مع DFC3BXL: 402.36 واط (9.58 أمبير عند 42 فولت)

● WS-X6704-10GE مع DFC3B: 377.16 واط (8.98 أمبير عند 42 فولت)

● WS-X6704-10GE مع DFC3A: 389.76 واط (9.28 أمبير عند 42 فولت)

● WS-X6704-10GE مع CFC: 295.26 واط (7.03 أمبير عند 42 فولت)

المؤشرات

● الحالة: أخضر (تشغيلي) ، أحمر (معيب) ، وبرتقالي (تشغيل الوحدة النمطية)

● الارتباط: أخضر (منفذ ممكّن ومتصل) ، برتقالي (منفذ معطل) ، وإيقاف (منفذ ممكّن وغير متصل)
