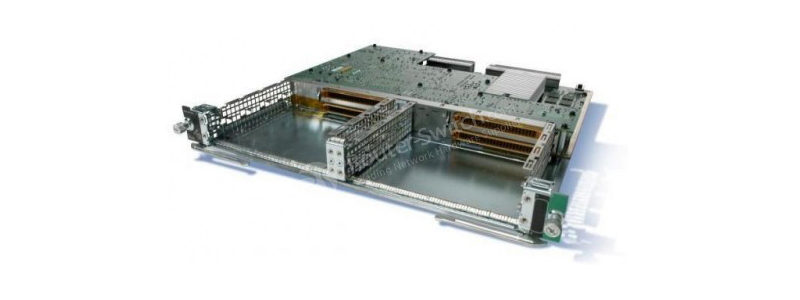

7600-SIP-400 (مستعملة) (مستعملة)

مواصفات 7600-SIP-400

التوافق

Cisco Route Switch Processor 720 3C / 3CXL ، Cisco Supervisor Engine 720-3B / 3BXL ، وأنظمة Cisco Supervisor Engine 32 (Sup-32)

الحد الأدنى من توافق البرمجيات

Cisco IOS® Software Release 12.2 (18) SXE ، أو الإصدارات الأحدث لأنظمة Supervisor Engine 720-3B / 3BXL و Supervisor Engine 32 في الوضع الأصلي Cisco IOS Software ؛ أيضًا ، 12.2 (33) SRB أو الإصدارات الأحدث لأنظمة RSP720-GE-3CXL و RSP720-GE-3C

البروتوكولات

● TCP

● بروتوكول مخطط بيانات المستخدم (UDP)

● IPv4 أحادي الإرسال ومتعدد الإرسال

● IPv6 أحادي الإرسال ومتعدد الإرسال

● تبديل تسمية البروتوكولات المتعددة (MPLS)

● SAToP و CESoPSN

التغليف

● ترحيل الإطار

● بروتوكول نقطة إلى نقطة (PPP)

● التحكم في ارتباط البيانات عالي المستوى (HDLC)

● معدل بت ثابت للدائرة الافتراضية الدائمة ATM (PVC-CBR) ، معدل بت متغير في الوقت الفعلي (VBR-rt) ، VBR غير في الوقت الحقيقي (VBR-nrt) ، ومعدل بت غير محدد (UBR)

● دارة افتراضية بتبديل أجهزة الصراف الآلي (SVC) -CBR و VBR-rt و VBR-nrt و UBR و UBR +

● TDM عبر MPLS و ATM عبر MPLS و ATM عبر GRE

● L2TPv3

البطاقات والمنافذ والفتحات

أربع فتحات SPA لكل Cisco 7600 SIP-400

سمات

QoS و ACLs وميزات التجميع منخفضة السرعة

جودة الخدمة

● معياري QoS CLI (MQC)

● التصنيف على أساس:

◦ أسبقية IP (IPv6 و IPv4)

نقطة رمز Diffserv (DSCP) (IPv6 و IPv4)

◦ قيم MPLS التجريبية (MPLS EXP)

◦ موسعة ACL

◦ ATM CLP

◦ ترحيل الإطارات DE

◦ فئة الخدمة (CoS)

◦ شبكة محلية ظاهرية

تجنب الازدحام

● الاكتشاف المبكر العشوائي الموزون (WRED) استنادًا إلى أسبقية IP و DSCP و MPLS EXP و ECN (ضع علامة على حقل IP TOS لحركة مرور نقاط البيع)

قائمة الانتظار

● إدارة الازدحام

◦ قائمة انتظار لكل دائرة افتراضية

◦ الدخول والخروج في قائمة انتظار منخفضة الكمون (LLQ)

◦ قائمة الانتظار العادلة الموزونة على أساس فئة الخروج (CBWFQ)

تصنيف حركة المرور وتشكيلها وضبط النطاق الترددي

● الوسم

● الشرطة

● تشكيل حركة المرور الموزعة (DTS)

● سياسات الخدمة الهرمية

حماية

● قوائم ACL القياسية والممتدة

شبكات VPN من الطبقة الثانية والثالثة

● إيثرنت عبر MPLS (EoMPLS)

● ATM عبر MPLS (ATM over MPLS)

◦ وضع الدائرة الافتراضية لطبقة تكييف ATM 5 (AAL5) ، وضع الدائرة الافتراضية لترحيل الخلية المفردة والمعبأة

● ترحيل الإطارات عبر MPLS (FRoMPLS)

● طبقة 3 MPLS / VPN عبر GRE

● ATM over GRE، Ethernet over GRE

● TDM عبر MPLS

توافر عالية

● إعادة توجيه IPv4 بدون توقف (NSF)

● تبديل حالة IPv4 (SSO)

● التبديل التلقائي للحماية (APS) مع أجهزة الصراف الآلي ، POS SPAs

● OIR لكل من SIP و SPA

دعم متعدد الروابط

● Frame Relay Multilink ^ 1 (1) مضاف في> 15.2 (04) S.

ذاكرة

1 جيجا بايت افتراضي مزدوج معدل البيانات (DDR) ذاكرة الوصول العشوائي الديناميكية المتزامنة (SDRAM) لكل Cisco 7600 SIP-400

المدعومة واس

يتم دعم SPAs التالية في إصدار SIP-400

7600-SIP-400 - دعم POS SPAs

معرف SPA

المشروع / الأسرة

ارتفاع

الإصدار الأدنى

SPA-2XOC3-POS

أبو الهول

نصف

12.2 (18) إس إكس إي

SPA-4XOC3-POS

أبو الهول

نصف

12.2 (18) إس إكس إي

SPA-1XOC12-POS

أبو الهول

نصف

12.2 (18) إس إكس إي

SPA-1XOC48-POS

الإغوانا

نصف

12.2 (33) SRA

SPA-4XOC3-POS-V2

المصارع

نصف

15.2 (04) إس

SPA-8XOC3-POS

المصارع

نصف

15.2 (04) إس

SPA-2XOC12-POS

المصارع

نصف

15.2 (04) إس

SPA-4XOC12-POS

المصارع

نصف

15.2 (04) إس

7600-SIP-400 - دعم SPAs ATM

معرف SPA

المشروع / الأسرة

ارتفاع

الإصدار الأدنى

SPA-2XOC3-ATM

أمير الحرب

ممتلىء

12.2 (18) إس إكس إي

SPA-4XOC3-ATM

أمير الحرب

ممتلىء

12.2 (18) إس إكس إي

SPA-1XOC12-ATM

أمير الحرب

ممتلىء

12.2 (18) إس إكس إي

SPA-1XOC48-ATM

رونين

ممتلىء

12.2 (33) SRA

SPA-3XOC3-ATM-V2

بربري

نصف

15.0 (01)

SPA-1XOC3-ATM-V2

بربري

نصف

15.0 (01)

SPA-1XOC12-ATM-V2

بربري

نصف

15.0 (01)

7600-SIP-400 - دعم GE SPAs

معرف SPA

المشروع / الأسرة

ارتفاع

الإصدار الأدنى

SPA-2X1GE

واندا

نصف

12.2 (18) SXF

واس 2X1GE-V2

واندا

نصف

12.2 (18) SRB

واس 5X1GE-V2

كريكيت

نصف

12.2 (33) SRB

سبا -1X10GE-V2

برج العقرب

نصف

12.2 (33) SRB

SPA-2X1GE-SYNCE

مزامنة

نصف

15.0 (01)

SPA-4X1FE-TX-V2

إيثرنت سريع

نصف

12.2 (33) SRD

SPA-8X1FE-TX-V2

إيثرنت سريع

نصف

12.2 (33) SRD

7600-SIP-400 - دعم CEoP SPAs

معرف SPA

المشروع / الأسرة

ارتفاع

الإصدار الأدنى

واس 24XT1E1-CE

المطرقة المخملية

نصف

12.2 (33) SRB

SPA-1XOC3-CE

أسود روسي

نصف

12.2 (33) SRB

واس 2XT3E3-CE

الروسيين البيض

نصف

12.2 (33) SRC (أجهزة الصراف الآلي فقط)

7600-SIP-400 - سبا المسلسل / القناة

معرف SPA

المشروع / الأسرة

ارتفاع

الإصدار الأدنى

واس 2XT3E3

الرمح

نصف

12.2 (33) SRC

واس 4XT3E3

الرمح

نصف

12.2 (33) SRC

SPA-8XCHTE1

المنشق

نصف

12.2 (33) SRC

SPA-CHOC3-STM1

المتسكع

نصف

12.2 (33) SRC

SPA-2XCT3

باتريوت

نصف

12.2 (33) SRC

واس 4XCT3

باتريوت

نصف

12.2 (33) SRC

SPA-4XT-SERIAL

DocOct

نصف

15.2 (03) ق

SPA-CHOC12-STM4

قاطع متناوب

نصف

12.2 (33) SRD

SPA-1XCHOC48 / DS3

تريكس

ممتلىء

15.2 (01) إس

SPA-2XT3 / E3-V2

الرمح- V2

نصف

15.3 (3) ق

SPA-4XT3 / E3-V2

الرمح- V2

نصف

15.3 (3) ق

SPA-8XCHT1 / E1-V2

المنشق- V2

نصف

15.3 (3) ق

SPA-1XCHSTM1 / OC3-V2

براولر- V2

نصف

15.3 (3) ق

واس 2XCT3 / DS0-V2

باتريوت- V2

نصف

15.3 (3) ق

سبا - 4XCT3 / DS0-V2

باتريوت- V2

نصف

15.3 (3) ق

الظروف البيئية

● درجة حرارة التشغيل: 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية)

● درجة حرارة التخزين: -40 إلى 167 درجة فهرنهايت (-40 إلى 75 درجة مئوية)

● الرطوبة النسبية: من 10 إلى 90 في المائة ، دون تكاثف

● ارتفاع التشغيل: -60 إلى 2000 م

MIBs

● Cisco Entity MIB (CISCO-ENTITY-MIB)

● Cisco Entity Asset MIB

● وحدة التحكم في حقل كيان Cisco القابلة للاستبدال (FRU) MIB

● Cisco Entity Alarm MIB

● الواجهة IF MIB (RFC 2233)

● Frame Relay MIB (RFC 1315)

● Cisco Frame Relay MIB

● ATM MIB (RFC 1695)

● تعريفات الكائنات المُدارة للجسور (RFC 1493)

● Evolution of Interfaces Group of MIB-II (RFC 1573)

● SNMP MIB II (RFC 1213)

● المراقبة عن بعد (RMON) MIB (RFC 1757)

● مراقبة التبديل (SMON) MIB

إدارة الشبكة

مدعوم مع CiscoWorks CiscoView

أساسيات CiscoWorks Resource Manager (RME)

مركز حلول Cisco IP (ISC)

المواصفات المادية

● يشغل فتحة واحدة في موجه Cisco 7600 Series

● يدعم ما يصل إلى 12 من طراز Cisco 7600 SIP-400s في هيكل مكون من 13 فتحة

● يتطلب مشرف محرك 720-3B أو 720-3BXL

الأبعاد (الطول × العرض × العمق): 1.75 × 15.375 × 16 بوصة.

● الوزن: 16 رطلاً لا يشمل العبوة

قوة

185 واط استهلاك الطاقة لكل Cisco 7600 SIP-400

265W أقصى استهلاك للطاقة مع 4 SPAs

المؤشرات

حالة Cisco 7600 SIP-400: أخضر (تشغيلي) ؛ برتقالي (معيب)

الامتثال التنظيمي

علامة CE

● UL 60950

● CSA C22.2 رقم 60950

● EN60950

● TS001

● IEC 60950

● AS / NZS3260

● UL60950

EMC

● FCC الجزء 15 الفئة أ

● ICES-003 الفئة أ

● VCCI Class A

● EN55022 الفئة أ

● CISPR22 الفئة أ

● AS / NZS3548 الفئة أ

● EN61000-3-2

● EN61000-3-3

● EN61000-3-1

● EN55024

● EN50082-1

● EN300 386

المعايير

الإتصالات

● TU-T G.610

● ITU-T G.703

● ITU-T G.707

● ITU-T G.783 الأقسام 9-10

● ITU-T G.784

● ITU-T G.803

● ITU-T G.813

● ITU-T G.825

● ITU-T G.826

● ITU-T G.841

● ITU-T G.957 الجدول 3

● ITU-T G.958

● ITU-T I.361

● ITU-T I.363

● ITU I.432

● ITU-T Q.2110

● ITU-T Q.2130

● ITU-T Q.2140

● ITU-T Q.2931

● ITU-T O.151

● ITU-T O.171

● ETSI ETS 300 417-1-1

● ACA TS 026 (1997)

● BABT / TC / 139 (المسودة 1e)
