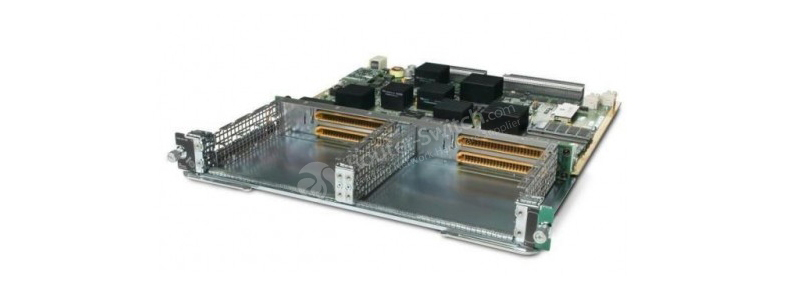

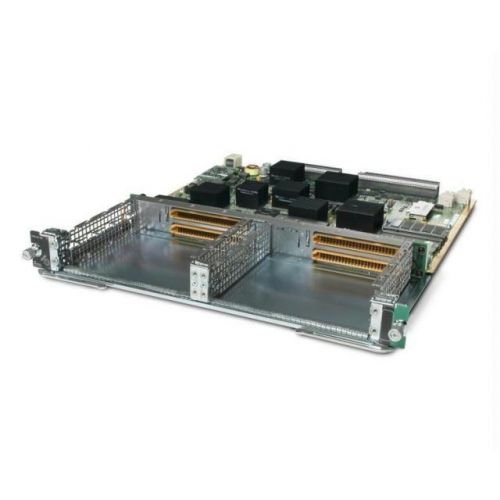

7600-SIP-200 (مستعملة) (مستعملة)

مواصفات 7600 SIP-200

التوافق

أنظمة Cisco 7600 Series SUP32-3B و SUP720-3B و SUP720-3BXL و RSP720-3C و RSP720-3CXL و RSP720-3C-10G و RSP720-3CXL-10G

الحد الأدنى من توافق البرامج

Cisco IOS® Software Release 12.2 (18) SXE أو أحدث

البروتوكولات

● TCP

● بروتوكول مخطط بيانات المستخدم (UDP)

● IPv4 أحادي الإرسال ومتعدد الإرسال

● IPv6 أحادي الإرسال ومتعدد الإرسال

● MPLS

التغليف

● ترحيل الإطار

● ترحيل الإطار متعدد الروابط - FRF.16

● PPP

● MLPPP

● بروتوكول التحكم في الجسر (BCP)

● التحكم في ارتباط البيانات عالي المستوى (HDLC)

● دارة افتراضية دائمة ATM (PVC) - معدل بت ثابت (CBR) ، معدل بت متغير في الوقت الفعلي (VBR-rt) ، VBR غير الوقت الحقيقي (VBR-nrt) ، ومعدل بت غير محدد (UBR)

● دارة افتراضية بتبديل أجهزة الصراف الآلي (SVC) -CBR و VBR-rt و VBR-nrt و UBR و UBR +

● نقاط البيع

البطاقات والمنافذ والفتحات

أربع فتحات SPA لكل Cisco 7600 SIP-200. يدعم SIP-200 زيادة الاكتتاب.

QoS وقوائم التحكم في الوصول (ACL) وميزات التجميع منخفضة السرعة

جودة الخدمة

● معياري QoS CLI (MQC)

● التصنيف

◦ قوائم التحكم في الوصول

◦ أسبقية IP

◦ IPv4 و IPv6

نقطة رمز الخدمات المتمايزة (DSCP)

◦ قيم MPLS التجريبية (MPLS EXP)

◦ ترحيل الإطار تجاهل الأهلية

أولوية فقدان خلايا ATM (CLP)

● تعيينات QoS - CLP، DE to IP type of service (ToS)، MPLS EXP؛ وعلى العكس من

● جودة الخدمة الهرمية

قائمة الانتظار

● طابور لكل دائرة ظاهرية

● الانتظار البطيء في قائمة الانتظار (LLQ)

● ترجيح قائمة الانتظار العادلة (WFQ)

● قائمة الانتظار العادلة الموزونة على أساس الفئة (CBWFQ)

تجنب الازدحام

مرجح عشوائي للكشف المبكر (WRED)

وضع العلامات على حركة المرور ، والتشكيل ، ومراقبة النطاق الترددي

● وضع العلامات - أسبقية IP و DSCP و MPLS EXP و ATM CLP و FR DE

● الشرطة

● تشكيل حركة المرور الموزعة (DTS)

● تشكيل حركة المرور الهرمية

● التعرف على التطبيق الموزع المستند إلى الشبكة (NBAR)

تجزئة

● توزيع تجزئة وتشذير الوصلة (dLFI)

● منتدى ترحيل الإطارات FRF.12

قوائم ACL والأمان

● قوائم ACL قياسية وموسعة وديناميكية وانعكاسية وقائمة على الوقت

● التصنيف على أساس طول الحزمة

كفاءة عرض النطاق الترددي

● برنامج cRTP

● حزم الدوائر الافتراضية الدائمة (PVC) لأجهزة الصراف الآلي

● حزم دارة افتراضية لترحيل الإطار

الطبقة الثانية التجسير والعمل البيني

● الدوائر الظاهرية RFCs 1483 و RFC 2684 ATM - موجهة وجسور

● الدوائر الظاهرية لترحيل الإطار RFC 1490 - موجَّهة وموصولة

● Bridging Multipoint Bridging للدارات الافتراضية RFC 1483

● الجسور متعددة النقاط للدوائر الافتراضية RFC 1490

● بروتوكول التحكم في الجسر

● تجسير التغليف الموجه

● تغليف موجّه وجسر

شبكات VPN من الطبقة الثانية والثالثة

● RFC 2547 MPLS VPNs

● إيثرنت عبر MPLS (EoMPLS)

● ATM عبر MPLS (ATMoMPLS)

● وضع الدائرة الافتراضية للطبقة 5 من تكيف أجهزة الصراف الآلي (AAL5) ، وضع الدائرة الافتراضية لترحيل الخلية الواحدة

● ترحيل الإطارات عبر MPLS (FRoMPLS)

● PPP عبر MPLS (PPPoMPLS)

● HDLC عبر MPLS (HDLCoMPLS)

● التبديل المحلي من الدائرة الافتراضية إلى الدائرة الافتراضية - ترحيل الإطار ، ATM - AAL0 ، AAL5

توافر عالية

● إعادة التوجيه بدون توقف (NSF)

● تبديل الحالة (SSO)

● التبديل التلقائي للحماية (APS) مع أجهزة الصراف الآلي ، POS SPAs

● OIR

ذاكرة

● ذاكرة RAM ديناميكية متزامنة (SDRAM) بمعدل بيانات مزدوج افتراضي سعة 512 ميجابايت (DDR)

● قابلة للترقية اختياريًا إلى ذاكرة DDR SDRAM سعة 1 جيجا بايت

المدعومة واس

ماكينة الصراف الآلي

● Cisco 2-Port OC-3c / STM-1c ATM Shared Port Adapter

● مهايئ المنفذ المشترك Cisco 4 منافذ OC-3c / STM-1c ATM

نقاط البيع / القناة

● مهايئ المنفذ المشترك Cisco 2-Port OC-3c / STM-1c POS

● مهايئ المنفذ المشترك Cisco 4-Port OC-3c / STM-1c POS

● محول منفذ مشترك من Cisco أحادي المنافذ OC-3c / STM-1c POS

النحاس / القناة

● محول المنفذ المشترك T1 / E1 من سيسكو ذو 8 منافذ

● محول المنفذ المشترك Cisco ثنائي المنافذ Clear Channel T3 / E3

● محول المنفذ المشترك Cisco ذو 4 منافذ Clear Channel T3 / E3

● محول المنفذ المشترك Cisco 2-Port Channelized T3 (DS0)

● محول المنفذ المشترك T3 (DS0) ذو 4 منافذ من Cisco

● مهايئ المنفذ التسلسلي المشترك سيسكو 4 منافذ

إيثرنت سريع

● مهايئ المنفذ المشترك Cisco سريع الإيثرنت ذو 4 منافذ

● مهايئ المنفذ المشترك Cisco 8-Port Fast Ethernet

الظروف البيئية

● درجة حرارة التشغيل: 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية)

● درجة حرارة التخزين: -40 إلى 167 درجة فهرنهايت (-20 إلى 70 درجة مئوية)

● الرطوبة النسبية: من 10 إلى 90٪ ، دون تكاثف

● ارتفاع التشغيل: –60 إلى 2000 م

MIBs

● Cisco Entity MIB (CISCO-ENTITY-MIB)

● Cisco Entity Asset MIB

● CISCO-ENTITY-VENDOR-OIDTYPE-MIB OID

● وحدة التحكم في حقل كيان Cisco القابلة للاستبدال (FRU) MIB

● CISCO-ENHANCED-MEMPOOL-MIB

● CISCO PROCESS-MIB

● CISCO-ENVMON-MIB

● Cisco Entity Alarm MIB

● بروتوكول إدارة الشبكة البسيط (SNMP) MIB II (RFC 1213)

● المراقبة عن بعد (RMON) MIB (RFC 1757)

إدارة الشبكة

● مدعوم مع CiscoWorks CiscoView

● أساسيات CiscoWorks Resource Manager (RME)

● مركز حلول Cisco IP (ISC)

المواصفات المادية

● يشغل فتحة واحدة في موجه Cisco 7600 Series Router

● يدعم ما يصل إلى 12 Cisco 7600 SIP-200s في هيكل مكون من 13 فتحة

● يتطلب محرك المشرف SUP32-3B أو SUP720-3B أو SUP720-3BXL أو RSP720-3C أو RSP720-3CXL أو RSP720-3C-10G أو RSP720-3CXL-10G

الأبعاد (الطول × العرض × العمق): 1.74 × 15.3 × 17 بوصة.

● الوزن: 8.5 رطل

قوة

● 160 واط استهلاك الطاقة لكل Cisco 7600 SIP-200

● 240 واط أقصى استهلاك للطاقة مع Cisco 7600 SIP-200 و 4 SPAs

المؤشرات

حالة Cisco 7600 SIP-200:

● أخضر (تشغيلي)

● برتقالي (معيب)

التدقيق المطلوب

علامة CE

أمان

● UL 60950

● CSA C22.2 رقم 60950

● EN60950

● TS001

● IEC 60950

● AS / NZS3260

EMC

● FCC الجزء 15 الفئة أ

● ICES-003 الفئة أ

● VCCI Class A

● EN55022 الفئة أ

● EN55024

● EN50082-1

● CISPR22 الفئة أ

● ETS-300386

معايير الاتصالات

● ITU-T G.610

● ITU-T G.703

● ITU-T G.707

● ITU-T G.783 الأقسام 9-10

● ITU-T G.784

● ITU-T G.803

● ITU-T G.813

● ITU-T G.825

● ITU-T G.826

● ITU-T G.841

● ITU-T G.957 الجدول 3

● ITU-T G.958

● ITU-T I.361

● ITU-T I.363

● ITU I.432

● ITU-T Q.2110

● ITU-T Q.2130

● ITU-T Q.2140

● ITU-T O.151

● ITU-T O.171

● ETSI ETS 300 417-1-1

● ACA TS 026 (1997)

● BABT / TC / 139 (المسودة 1e)
